Рабочий цилиндр сцепления - замена

На автомобилях до 2009 г.

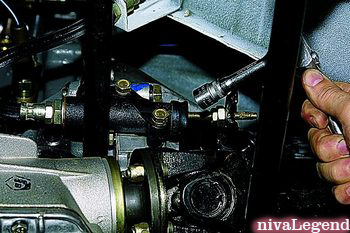

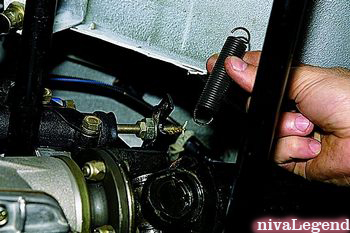

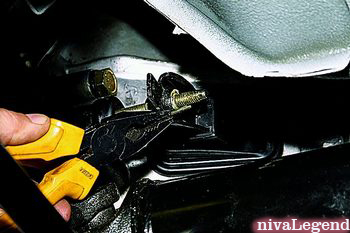

Снимаем оттяжную пружину. Пассатижами вынимаем шплинт из отверстия в толкателе. Головкой «на 13» отворачиваем два болта крепления рабочего цилиндра к картеру сцепления. Ключом «на 22» поворачиваем цилиндр за пробку корпуса, удерживая ключом «на 17» наконечник шланга. Разъединяем рабочий цилиндр и шланг – соединение уплотнено медным кольцом. Устанавливаем рабочий цилиндр в обратной последовательности. Прокачиваем гидропривод .

На автомобилях после 2009 г.

Работу проводим на смотровой канаве или эстакаде.

Накидным ключом или головкой «на 13» отворачиваем два болта крепления кронштейна рабочего цилиндра к картеру сцепления.

Снимаем кронштейн, рабочий цилиндр с толкателем и прижимную пластину цилиндра.

Обратите внимание - прижимная пластина установлена выпуклой стороной к цилиндру.

Вынимаем из цилиндра толкатель.

Если защитный чехол поврежден, заменяем его новым.

Ключом «на 17» ослабляем затяжку нижнего наконечника шланга и, вращая рабочий цилиндр, отворачиваем его от шланга.
В случае вытекания жидкости из привода, подставьте ёмкость.

Соединение шланга и цилиндра уплотнено медной шайбой. Не потеряйте её.

Устанавливаем рабочий цилиндр в обратной последовательности.

Если при установке рабочего цилиндра шланг оказался чрезмерно закручен, необходимо ослабить затяжку штуцера трубки подвода жидкости в верхнем наконечнике шланга. Затем поворотом верхнего наконечника шланга необходимо устранить перекручивание шланга и затянуть штуцер. Прокачиваем гидропривод сцепления.
