Помечаем расположение муфты относительно фланца,…

…а также число и расположение балансировочных шайб относительно муфты.

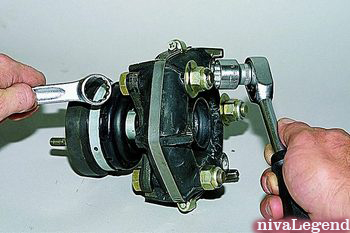

Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.

Разъединяем муфту и фланец.

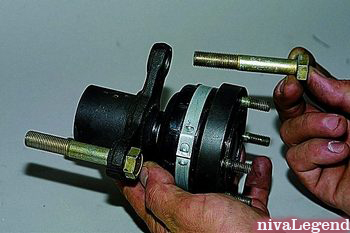

Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.

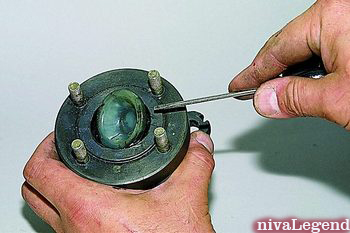

Поддев отверткой, вынимаем пластиковую заглушку.

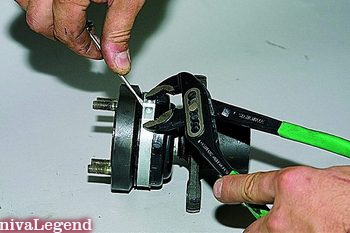

Сжав хомут раздвижными пассатижами, снимаем его.

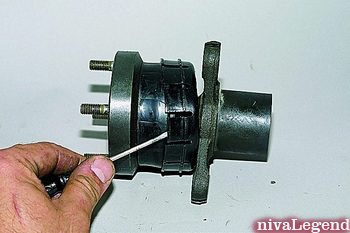

Сдвигаем отверткой пластиковый кожух…

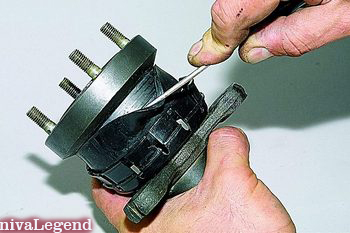

…и снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей.

Располагаем корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.

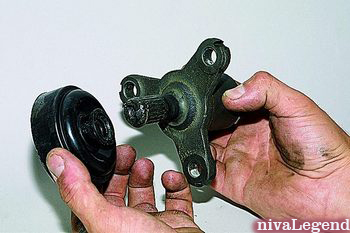

Разъединяем шарнир и фланец.

Стягиваем пластиковый кожух с резинового чехла.

Оттянув резиновый чехол,…

…сжимаем хомут раздвижными пассатижами и снимаем его.

Снимаем резиновый защитный чехол.

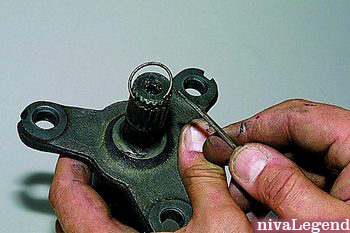

Поддев отверткой, снимаем стопорное кольцо шарнира.

Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в главе Передний привод колёс.

Собираем промежуточный вал в обратной последовательности. В перебранный или новый шарнир закладываем 20 см³ смазки ШРУС-4. Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.

Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира.

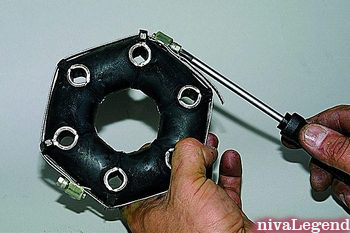

Перед установкой резиновой муфты обжимаем ее хомутом.

Бывшую в употреблении муфту располагаем по меткам относительно фланца. Прежние балансировочные шайбы располагаем по меткам относительно муфты. При установке новой муфты может потребоваться балансировка вала в сборе.
