Работу проводим при замене шарнира, его чехла и смазки.

Снимаем привод с автомобиля (см. тут).

Зажимаем вал привода в тиски с накладками губок из мягкого металла.

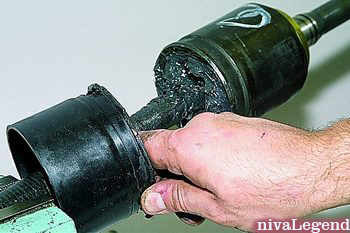

Сняв хомуты, сдвигаем чехол по валу.

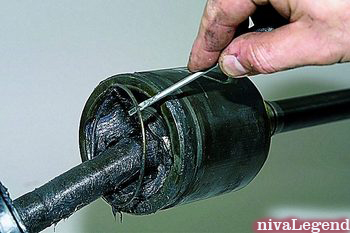

Поддеваем отверткой фиксатор…

…и снимаем его.

Помечаем взаимные положения корпуса, сепаратора и обоймы.

Снимаем корпус шарнира.

Поддеваем отверткой шарики…

…и вынимаем их.

Сдвинув сепаратор,…

…выколоткой из мягкого металла сбиваем обойму.

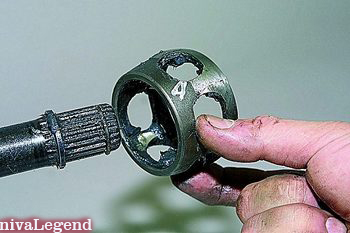

Снимаем сепаратор...

…и чехол шарнира.

Промываем корпус, сепаратор, обойму и шарики. Следы коррозии, задиры и вмятины на дорожках не допускаются. В случае их обнаружения заменяем шарнир.

Собираем шарнир в обратной последовательности.

При сборке устанавливаем на вал новые стопорное кольцо и резиновый чехол.

Закладываем в шарнир 150 см³ смазки ШРУС-4.

Устанавливаем новые хомуты (перед затяжкой хомутов выпускаем избыток воздуха из чехла, поддев отверткой посадочный поясок чехла).
