Операция проводится при замене шаровой опоры или чехла (пыльника) шарового пальца.

Вывешиваем и снимаем переднее колесо.

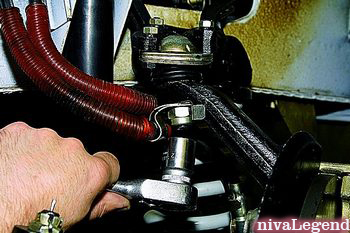

Головкой «на 22» отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

Снимаем два хомута (прижимные пластины) крепления тормозных шлангов.

Устанавливаем упор под нижний рычаг.

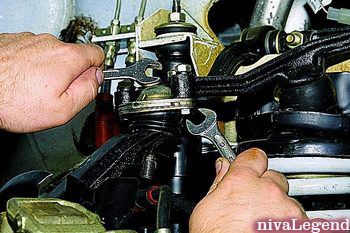

Ключом «на 13» отворачиваем гайку болта крепления шаровой опоры к верхнему рычагу, удерживая болт от проворачивания ключом той же размерности.

Отворачиваем гайки еще двух болтов.

Вынимаем болты и отводим поворотный кулак с шаровой опорой от верхнего рычага.

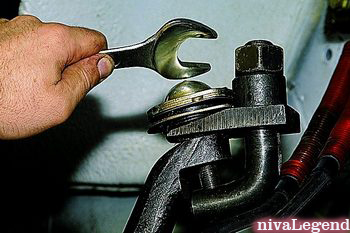

Съемником выпрессовываем палец шаровой опоры из отверстия поворотного кулака.

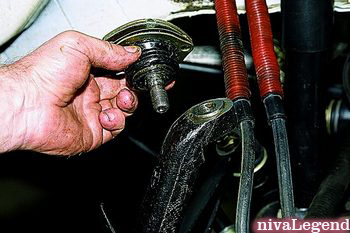

Снимаем шаровую опору.

При отсутствии съемника, отвернув гайку крепления шаровой опоры, снимаем хомуты тормозных шлангов. Сжимаем пружину упором, установленным под нижний рычаг. Вставляем брусок между верхним рычагом и кронштейном буфера хода отбоя. Наживляем гайку пальца шаровой опоры. Убираем упор.

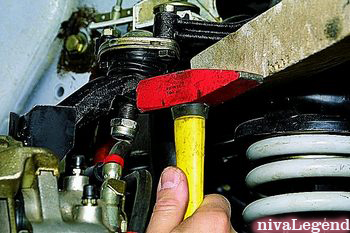

Нанося удар молотком по проушине поворотного кулака, выпрессовываем палец шаровой опоры из отверстия поворотного кулака.

Отвернув гайки болтов крепления шаровой опоры к верхнему рычагу и гайку пальца опоры, снимаем шаровую опору.

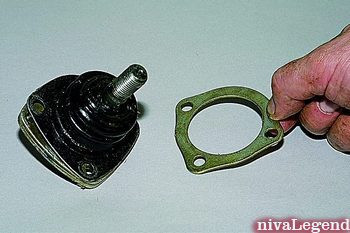

Снимаем прижимную пластину…

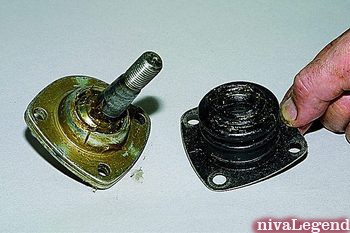

…и защитный чехол шарового пальца.

При установке нового чехла шарового пальца закладываем в него смазку ШРБ-4.

Собираем и устанавливаем шаровую опору в обратной последовательности.
