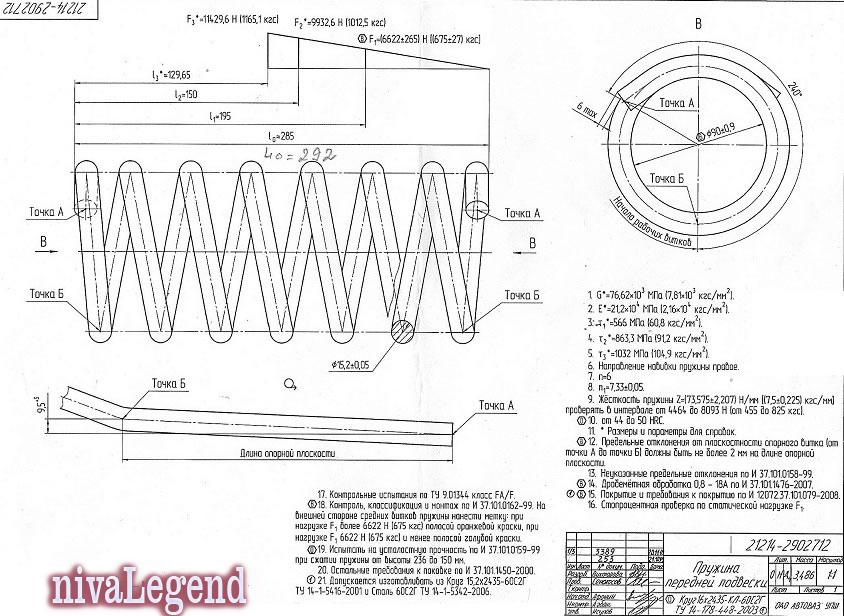

Заводской чертёж пружины передней подвески

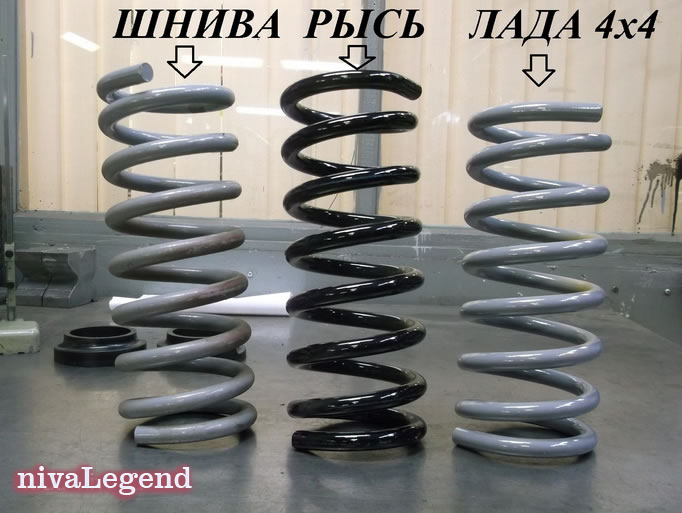

Отличия пружин подвески Шевроле Нива, Рысь и Lada 4x4

ЗАМЕНА

Вывешиваем переднюю часть автомобиля и снимаем колесо.

Отсоединяем от чашки пружины нижнее крепление амортизатора (см. тут) и обойму подушки штанги стабилизатора (см. тут).

Отворачиваем на несколько оборотов гайку оси нижнего рычага (см. тут).

Подставив упор под нижний рычаг, отсоединяем от него шаровую опору (см. тут).

Уменьшаем высоту регулируемого упора или, при жестком упоре, приподнимаем автомобиль.

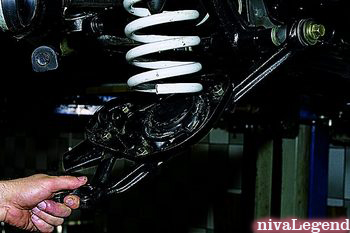

Опускаем рычаг и выводим нижний виток пружины из-за выступа чашки.

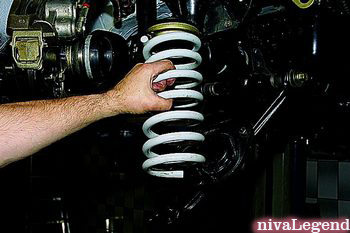

Снимаем пружину с верхней опорной чашкой и изолирующей прокладкой.

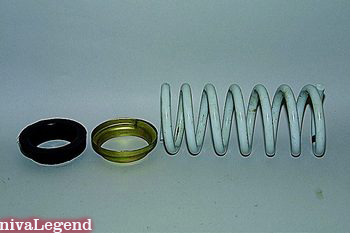

С верхнего витка пружины снимаем опорную чашку и изолирующую прокладку.

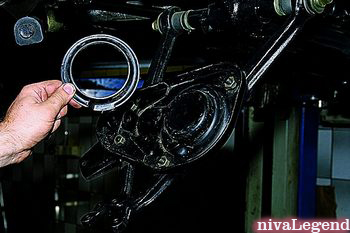

С выступа нижней опорной чашки снимаем пластиковую изолирующую прокладку.

Для снятия нижней опорной чашки пружины…

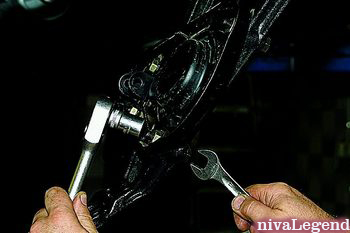

…головкой «на 17» отворачиваем гайку болта крепления чашки, удерживая от проворачивания болт ключом той же размерности.

Вынимаем болт.

Отворачиваем и вынимаем еще три болта крепления чашки.

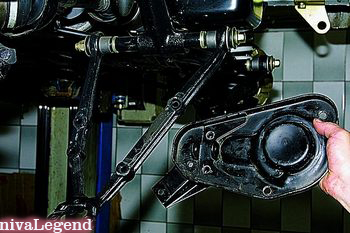

Снимаем нижнюю опорную чашку пружины.

Снятые детали устанавливаем в обратной последовательности.

Гайки оси нижнего рычага и болта нижнего крепления амортизатора окончательно затягиваем в положении «автомобиль на колесах».
