Замена задних амортизаторов Нива ВАЗ 21213, 21214, 2131 lada 4x4

Задний амортизатор - замена

задние амортизаторы - отличия в зависимости от года выпуска и модификации

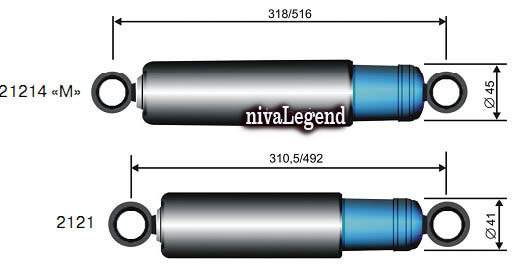

Сравнительные размеры задних амортизаторов старой и новой модификации

Работа показана на примере автомобиля выпуска до 2009 года. На автомобилях выпуска после 2009 года, амортизаторы задней подвески меняют аналогично, различие состоит лишь в их расположении и местах крепления к кронштейнам кузова и балке заднего моста.

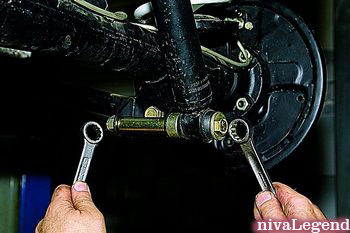

Накидным ключом «на 19» отворачиваем гайку болта нижнего крепления амортизатора, удерживая болт от проворачивания ключом той же размерности.

Перед тем как вынуть болт при вывешенной балке заднего моста (при работе на подъемнике), необходимо под ту часть балки, где снимаем амортизатор, подставить опору так, чтобы поджалась пружина подвески.

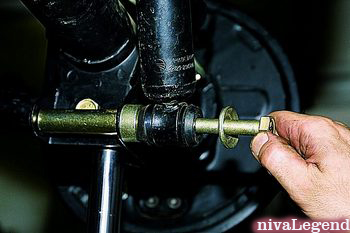

Выдвигая болт,...

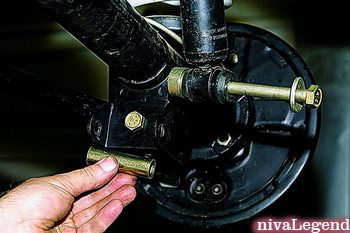

…снимаем распорную втулку.

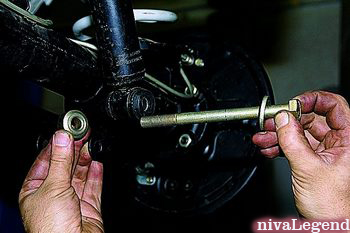

Вынимаем болт и дистанционную шайбу.

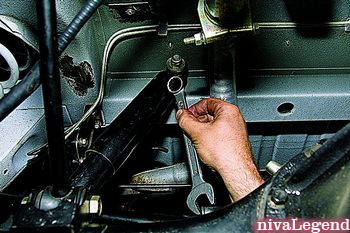

замена стоекНакидным ключом «на 19» отворачиваем гайку пальца верхнего крепления амортизатора.

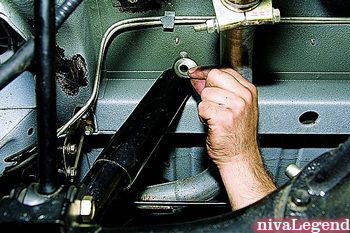

хамена задних амортизационных стоекСнимаем шайбу.

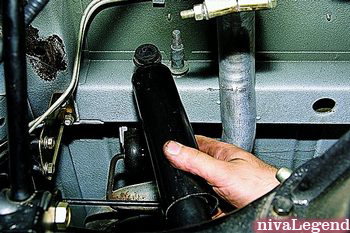

замена заднего амортизатораСняв с пальца верхнюю проушину, вынимаем амортизатор.

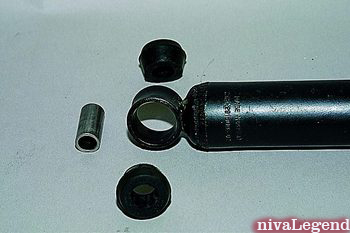

металлическая и резиновая втулка заднего амортизатораВ нижней проушине амортизатора установлены две резиновые и распорная металлическая втулки,...

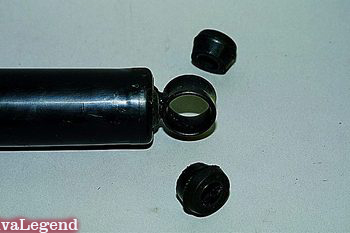

резиновые втулки амортизатора…а в верхней — две резиновые втулки.

Устанавливаем амортизатор в обратной последовательности.

Гайки крепления амортизатора окончательно затягиваем в положении «автомобиль на колесах».
Полезный совет

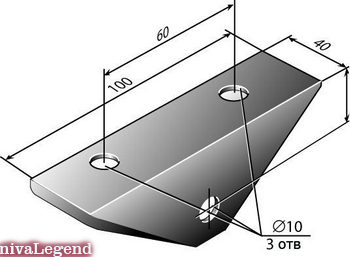

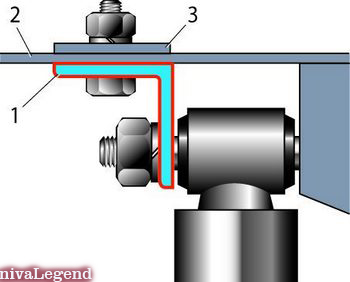

крепление для усилениия заднего амортизатора  дополнительное крепление для амортизатора1 – кронштейн (уголок 40х40 мм);
2 – пол багажника;
3 – накладка.

Усиление крепления амортизатора

Когда в местах крепления задних амортизаторов к кузову появились усталостные трещины, есть возможность усилить крепление, установив два уголка. Размер A следует определить по месту. Это зависит от геометрии кузова.

Если предполагаете ездить по плохим дорогам с грузом, лучше такое усиление сделать сразу на новой машине.
