Примечание.
Замена тормозного диска подразумевает снятие ступицы. См. здесь.

Вывешиваем и снимаем переднее колесо.

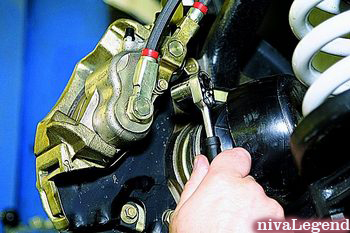

Головкой «на 10» отворачиваем болт крепления направляющих кронштейнов шлангов…

…и снимаем направляющие.

Головкой «на 14» отворачиваем перепускной болт тормозного шланга одного контура.

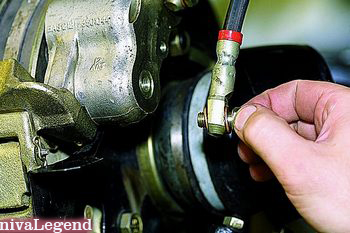

Отводим шланг с перепускным болтом.

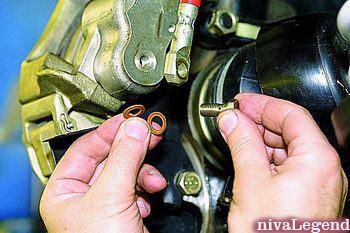

Штуцер шланга с двух сторон уплотнен медными шайбами.

Аналогично отсоединяем тормозной шланг другого контура.

Снимаем блок цилиндров с суппортом тормоза (см. тут).

Вынимаем тормозные колодки.

Зажав суппорт тормоза в тиски с накладками губок из мягкого металла, выколоткой страгиваем фиксатор блока цилиндров.

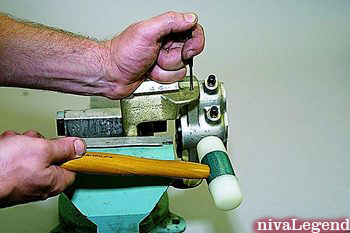

Одновременно утапливаем фиксатор блока цилиндров стержнем диаметром 3–4 мм и, ударяя молотком с пластмассовым бойком по блоку цилиндров, начинаем сдвигать блок по направляющим суппорта тормоза.

Сдвинув блок цилиндров на 1,5–2,0 мм, вынимаем стержень.
Молотком с пластмассовым бойком или киянкой выбиваем блок цилиндров из направляющих суппорта.

Блок цилиндров и суппорт тормоза.

Вынимаем фиксатор и его пружину из гнезда блока тормозных цилиндров.

Фиксатор входит в отверстие суппорта и ограничивает перемещения блока цилиндров.

Сборку и установку переднего тормозного механизма проводим в обратной последовательности.

Для облегчения сборки снимаем напильником фаски с направляющих блока цилиндров.

Утопив фиксатор в гнездо блока, вставляем блок в пазы суппорта.
Молотком с пластмассовым бойком забиваем блок цилиндров, пока фиксатор не войдет в отверстие суппорта.

Для снятия направляющей колодок…

…снимаем верхний прижимной рычаг аналогично нижнему рычагу (см. тут).

Головкой «на 10» отворачиваем болт крепления переднего кожуха к направляющей колодок.

Зубилом расконтриваем два болта крепления направляющей колодок к поворотному кулаку.

Ключом «на 17» отворачиваем нижний болт.

Верхний болт удобнее отвернуть головкой.

Снимаем передний кожух…

…и направляющую колодок.

Демонтировать тормозной диск и его защитный кожух можно только после снятия ступицы (см. тут).

При затяжке перепускных болтов обратите внимание, что положение тормозных шлангов определяют направляющие кронштейны.

Сборку проводим в обратной последовательности и прокачиваем тормозную систему (cм. Прокачка тормозной системы).
