Звуковой сигнал - схема работы, замена, регулировка

Схема включения звукового сигнала

1 – штепсельная розетка для переносной лампы; 2 – звуковой сигнал;	3 – выключатель звукового сигнала; 4 – блок предохранителей.

Звуковой сигнал – типа С-308 или С-309. Он закреплен в моторном отсеке на кронштейне к панели рамки радиатора. Включается центральной кнопкой рулевого колеса. Контактное кольцо выключателя закреплено на рулевом колесе, а подпружиненные контакты – на соединителе подрулевого переключателя. Если звук сигнала стал слабым и хриплым, отрегулируйте его, поворачивая винт на корпусе в ту или иную сторону.

(см. также Неисправности звукового сигнала)

Снятие контактного кольца звукового сигнала

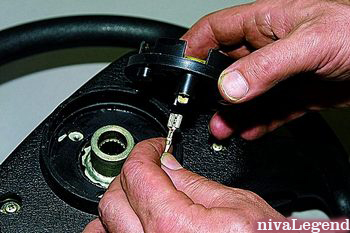

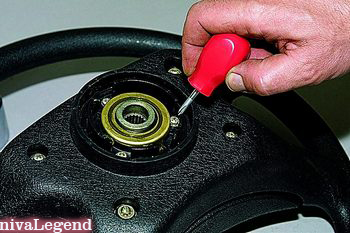

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем рулевое колесо (см. тут). Крестообразной отверткой отворачиваем три винта,… …и, отсоединив разъем провода, снимаем контактное кольцо. При установке рулевого колеса прорези контактного кольца должны совпасть с выступами подрулевых переключателей (см. тут).

Снятие звукового сигнала

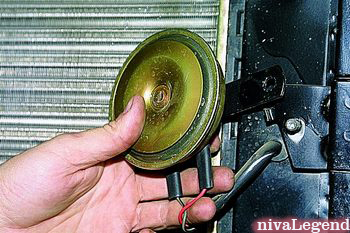

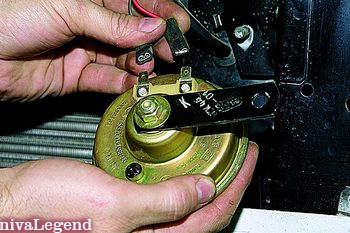

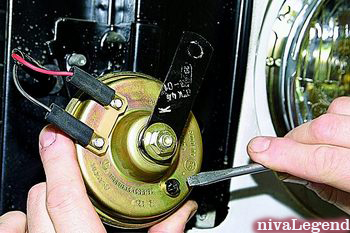

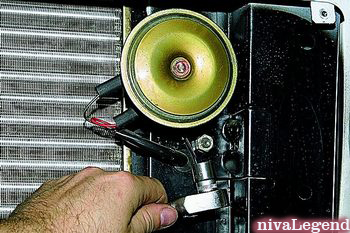

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем облицовку радиатора (см. тут). Головкой «на 13» отворачиваем гайку крепления пластины звукового сигнала к кузову. Снимаем пластину со звуковым сигналом со шпильки. Отсоединяем провода от сигнала. Для регулировки сигнала переворачиваем его… …и вращением винта регулируем звук. Устанавливаем сигнал в обратной последовательности.
