Стеклоочиститель и омыватель заднего стекла
(устройство, характеристика, элестросхема)

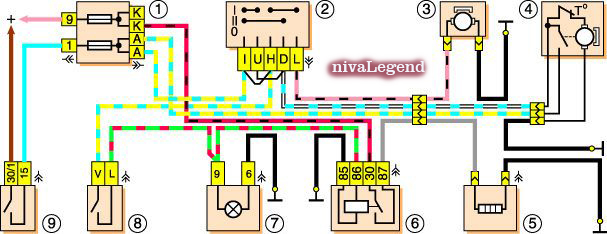

Схема включения очистителя, омывателя и элемента обогрева стекла двери задка

электросхема заднего стеклоочистителя и омывателя

1 – блок предохранителей;
2 – переключатель очистителя и омывателя стекла двери задка;
3 – электродвигатель омывателя стекла двери задка;
4 – электродвигатель очистителя стекла двери задка;
5 – элемент обогрева стекла двери задка;

6 – реле включения обогрева стекла двери задка;
7 – контрольная лампа обогрева стекла двери задка;
8 – выключатель обогрева стекла двери задка;
9 – выключатель зажигания.

Очиститель стекла двери багажника (задний "дворник" ) состоит из моторедуктора типа 471.3730, рычага и щётки. Укладка рычага со щеткой – правая по ходу автомобиля. Электродвигатель очистителя – двухщеточный, с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель. Неисправный моторедуктор заменяют новым.

Длина щётки заднего "дворника" - 305 мм.

Техническая характеристика моторедуктора

Число двойных ходов при напряжении питания 14 В, нагрузке 0,5 Н.м (0,05 кгс.м) и температуре окружающей среды (25±10)°С, мин –1
(50±5)
Потребляемый в этих условиях ток, А, не более
2

Очиститель включается клавишным переключателем на панели приборов (первое положение – фиксированное). При дальнейшем нажатии переключателя (нефиксированное положение) включается и омыватель заднего стекла.
