Замена замка зажигания Нива ВАЗ 21213, 21214, 2131 lada 4x4

Выключатель (замок) зажигания и его снятие, разборка, замена

замок зажигания устройство
Замок зажигания ВК347 (2101-3704000-11) с противоугонным устройством:
1 — запорный стержень; 2 — широкий выступ контактной части

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. Запорный стержень (ригель) противоугонного устройства выдвигается, если ключ установить в положение «стоянка» и вынуть из замка. После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его (см. тут). Запорный стержень утапливается, освобождая вал, при повороте ключа из положения «стоянка» в положение «выключено». Замыкание контактов выключателя зажигания при различных положениях ключа и включаемые цепи приведены в таблице.

Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы и сигнализации дальним светом фар.

Замыкание контактов замка зажигания

Положение ключа
Контакты под напряжением
Включаемые цепи
III
«30» – «INT»
–
(стоянка)
«30/1»
–
0
(выключено)
«30»
–
«30/1»
I (зажигание)
«30» – «INT»
«30/1» – «15»
 Обмотка возбуждения генератора. Зажигание*. Наружное освещение. Освещение приборов. Ближний и дальний свет фар. Противотуманный свет. Очистители ветрового стекла и стекла двери задка. Блок управления электромагнитным клапаном карбюратора*. Система управления двигателем (в том числе электробензонасос и вентиляторы системы охлаждения двигателя)**. Обогрев стекла двери задка. Омыватель. Вентилятор отопителя. Указатели поворота. Свет заднего хода. Контрольные приборы.
II (стартер)
«30/1» – «15»
См. положение I
«30» – «50»
Стартер
«30» – «INT»
–

* Только для двигателя ВАЗ-21213.
** Только для двигателя ВАЗ-21214.

Замена замка зажигания

Замок зажигания снимаем для замены в сборе или его контактной группы.

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Снимаем кожухи рулевой колонки (см. тут).

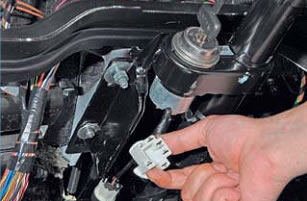

Отсоединяем колодку жгута проводов от выключателя зажигания.

разъём замка зажигания

Примечание. На автомобилях выпуска до 2009 года провода к выключателю зажигания подсоединены без общей колодки (фото ниже), поэтому перед их отсоединением помечаем провода, подходящие к контактной части...

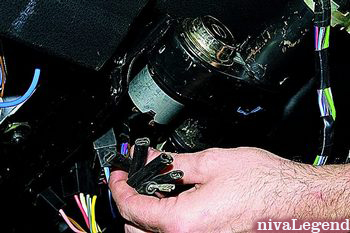

проводка замка зажигания…и отсоединяем их.

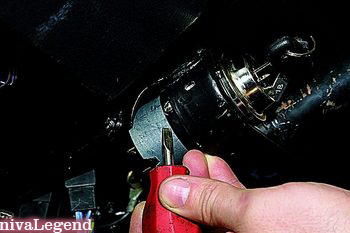

Шлицевой отверткой отворачиваем один винт крепления выключателя зажигания к кронштейну рулевой колонки слева…

…и второй, расположенный снизу, справа от первого.

Поставив ключ выключателя зажигания в положение «0» («выключено»),…

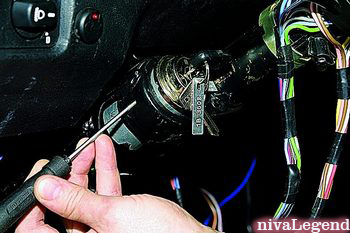

снятие замка зажигания…шлицевой отверткой с узким лезвием утапливаем фиксатор выключателя зажигания через отверстие в боковой стенке кронштейна рулевой колонки.

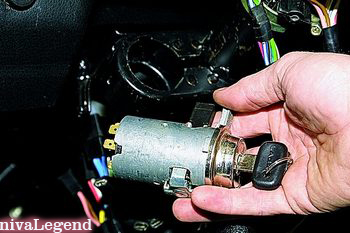

замена замка зажиганияПотянув на себя, снимаем выключатель зажигания.

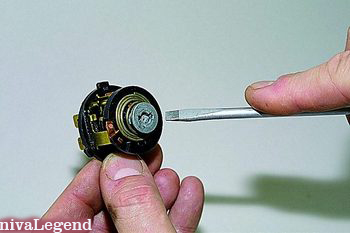

Для замены контактной части выключателя зажигания, поддеваем отверткой…

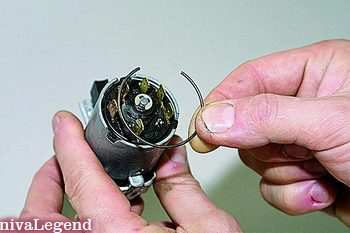

кольцо замка зажигания…и снимаем стопорное кольцо.

Стопорное кольцо может отскочить.

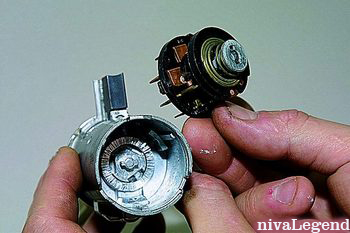

замена контактовВынимаем контактную часть выключателя зажигания.

При установке новой контактной части…

контактная группа запка…ее вращающуюся часть поворачиваем шлицевой отверткой против часовой стрелки до упора.

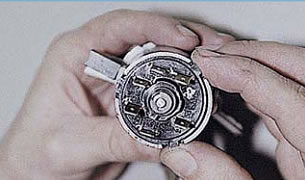

Вынимаем из выключателя зажигания ключ и вставляем контактную часть в корпус так, чтобы широкий выступ контактной части совпал с широкой впадиной корпуса.

При этом...

...выводы «15» и «30» должны располагаться напротив запорного стержня выключателя.

Сборку выключателя зажигания производим в обратном порядке.

Устанавливаем на место стопорное кольцо контактной группы.

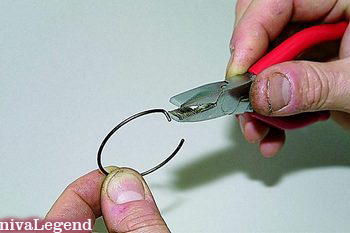

стопорное кольцо замкаДля облегчения установки стопорного кольца пассатижами отгибаем усик.

Перед установкой выключателя вставляем в него ключ и поворачиваем ключ в положение «О».

Устанавливаем выключатель зажигания в обратной последовательности.
