Демонтируем корпус воздушного фильтра (см. тут). Снимаем передний опорный кронштейн крепления впускной трубы к кронштейну опоры двигателя, отсоединяем теплозащитный щиток стартера от выпускного коллектора и от кронштейна опоры двигателя (см. тут).

(Примечание. Перед снятием стартера инжекторного двигателя, в зависимости от подхода, может потребоваться снять генератор. Это обусловлено тем, что впускная труба и установленный на ней ресивер препятствуют извлечению стартера вверх. Стартер можно снять только вниз, перемещая его через зону крепления генератора)

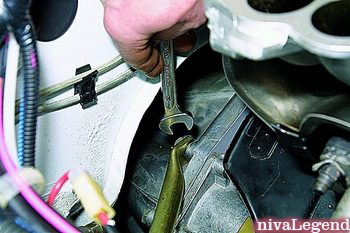

Ключом «на 13» отворачиваем болт верхнего крепления стартера к картеру сцепления (этот болт также крепит задний опорный кронштейн впускной трубы к картеру сцепления).

Аналогично отворачиваем болты среднего и нижнего креплений стартера, сдвигаем стартер вперед.

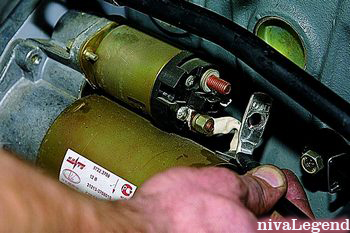

Отсоединяем провод управления тяговым реле.

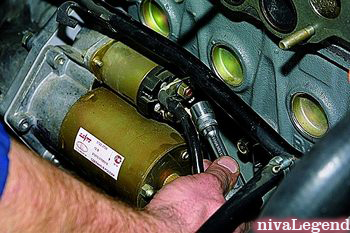

Головкой «на 13» отворачиваем гайку «плюсового» провода стартера…

…и снимаем провод.

На фото 1 для наглядности снят ресивер, а на фото 2, 3, 4 — впускная труба и выпускной коллектор.

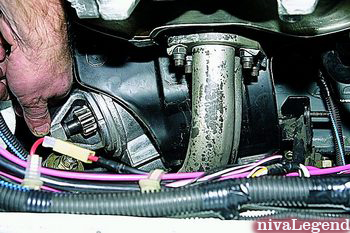

Отводим стартер вдоль блока цилиндров назад…

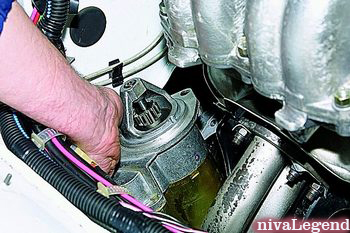

…и вынимаем стартер.

Снятие стартера с карбюраторного двигателя проще из-за отсутствия опорных кронштейнов впускной трубы.

Устанавливаем стартер в обратной последвательности.
