Снятие переднего фонаря (подфарника), замена ламп габаритного света и сигнала поворота

Передние фонари после 2009 г.в. незначительно отличаются от тех что установлены до 2009 г. Ниже показаны оба варианта, как по замене ламп, так и фонаря целиком.

Вариант после 2009 г.

Для замены ламп…            (используемые лампы)

Открываем капот...

...и поворачиваем патрон лампы указателя поворота против часовой стрелки.

Вынимаем патрон с лампой из корпуса фонаря.

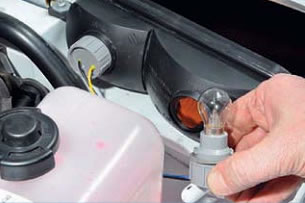

Нажав на лампу, поворачиваем её против часовой стрелки до упора...

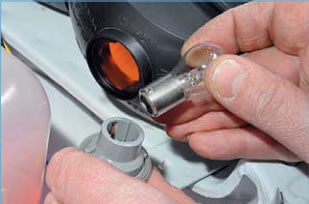

..и вынимаем лампу из патрона.

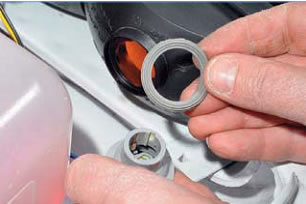

Патрон лампы уплотняется резиновым кольцом. Если кольцо порвано, потрескалось или потеряло эластичность, заменяем его новым.

Устанавливаем новую лампу P21W переднего поворотника в обратной последовательности.

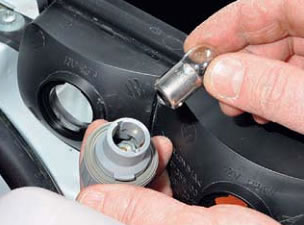

Аналогично заменяем лампу R5W габаритного света.

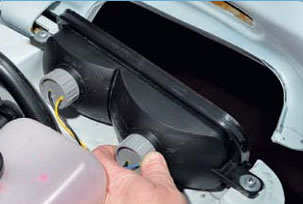

Для замены фонаря вынимаем оба патрона с лампами.

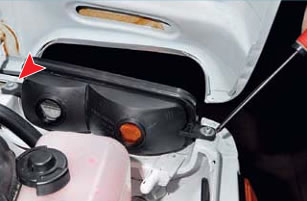

Крестообразной отверткой отворачиваем два самореза...

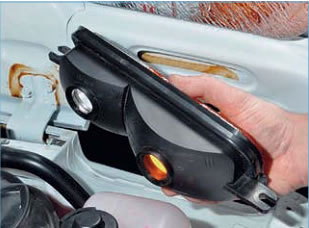

...и снимаем фонарь.

Устанавливаем фонарь в обратной последовательности.

Вариант до 2009 г.

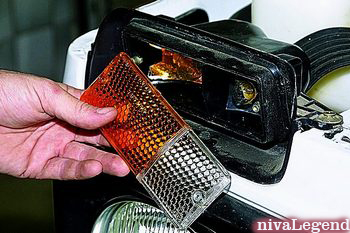

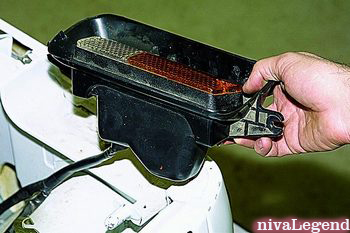

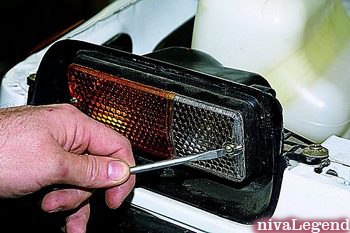

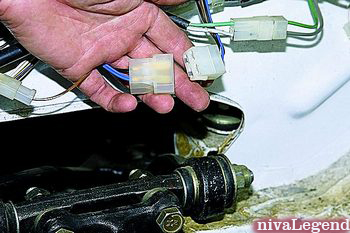

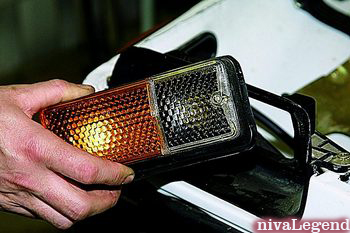

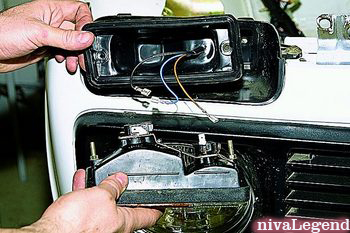

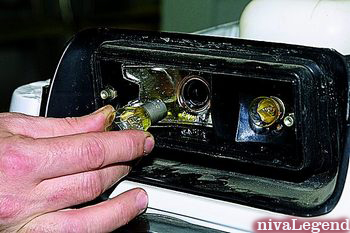

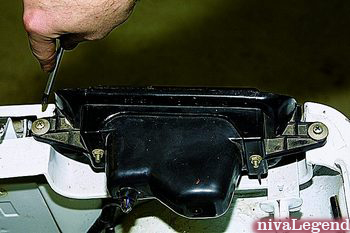

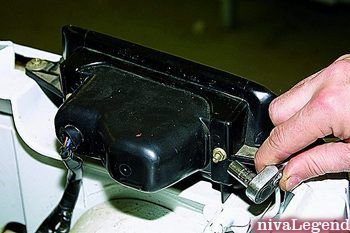

Для замены ламп…            (используемые лампы) …шлицевой отверткой отворачиваем два винта крепления рассеивателя… …и снимаем рассеиватель. Слегка нажимаем на лампу, поворачиваем ее против часовой стрелки и вынимаем. Для снятия фонаря… ...головкой «на 8» отворачиваем две гайки крепления фонаря к пластиковому кронштейну. Вытягиваем фонарь на себя. Отводим пластиковый чехол. Пометив провода, отсоединяем их… …и снимаем фонарь. Для снятия фонаря в сборе с кронштейном… ...отсоединяем колодку проводов фонаря в моторном отсеке. Крестообразной отверткой отворачиваем два самореза крепления кронштейна фонаря к кузову… …и снимаем фонарь в сборе с кронштейном. Устанавливаем фонарь в обратной последовательности.
