Замена заднего фонаря и ламп заднего фонаря (лампы стоп-сигнала, заднего поворотника, заднего хода, габаритов)

Операции на данной странице показаны на примере правого фонаря.

Задний фонарь и назначение его ламп: 1 - лампа света заднего хода; 2 - лампа сигнала торможения ; 3 - держатель ламп; 4 - лампа указателя поворота; 5 - лампа габаритного света; 6 - лампа противотуманного света; 7 - корпус фонаря; 8 - катафот

Применяемые лампы

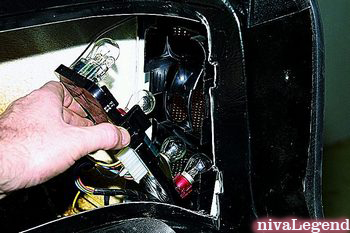

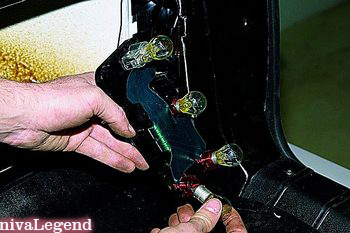

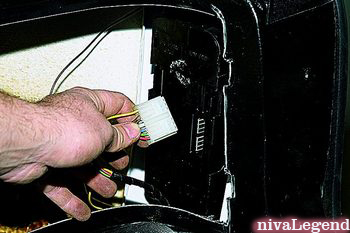

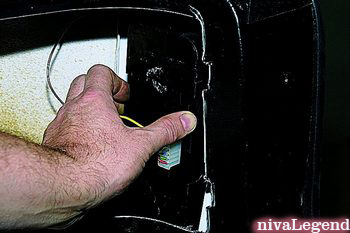

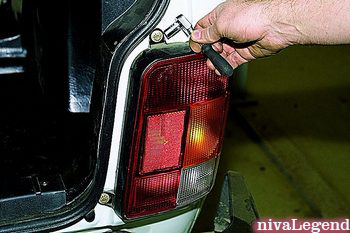

Снимаем люк в правой обивке. Для замены ламп… ...сжимаем пальцами два пластиковых фиксатора основания… …и вынимаем его вместе с лампами. Слегка нажимаем на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем требующую замены лампу (см. назначение выше). На держателе ламп напротив каждого патрона указан тип данной лампы. Устанавливаем лампу в обратной последовательности. Для замены заднего фонаря в сборе,… …нажав вправо на пластиковый фиксатор колодки проводов,… …вынимаем колодку. Головкой «на 8» с удлинителем отворачиваем две гайки крепления фонаря к кузову изнутри автомобиля. Головкой «на 8» отворачиваем два болта крепления фонаря к кузову снаружи автомобиля. Снимаем задний фонарь. Устанавливаем фонарь в обратной последовательности.
