Замена (снятие) сидений Нива ВАЗ 21213, 21214, 2131 lada 4x4

Снятие (замена) передних и задних сидений, салазок сидений

устройство сидений

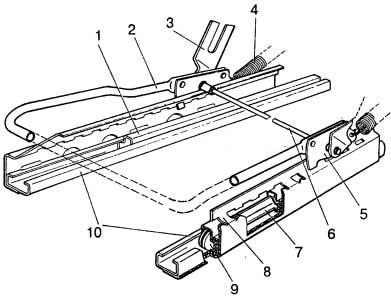

салазки переднего сиденья - устройство
Салазки переднего сиденья: 1 - ползун; 2 - ручка механизма передвижения сиденья; 3 - рычаг нижнего звена механизма регулирования наклона спинки; 4 - пружина передвижения сиденья; 5 - защелка; 6 - ось защелки; 7 - ограничитель; 8 - фиксатор; 9 - ролик; 10 - направляющие салазок

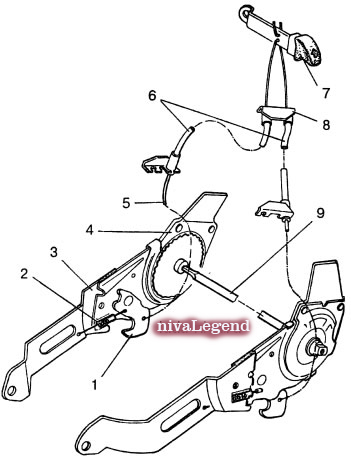

механизм регулировки наклона сидений

СНЯТИЕ ПЕРЕДНЕГО СИДЕНЬЯ

Передние сиденья установлены на салазках, направляющие которых прикреплены к кронштейнам на полу кузова. Правое и левое сиденья в сборе невзаимозаменяемы.

Отодвинув сиденье назад до упора,…

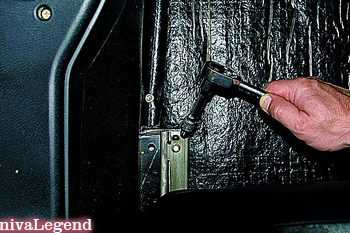

болты крепления сидений…головкой «на 8» отворачиваем два болта переднего крепления салазок сиденья к кузову.

Отодвинув сиденье вперед до упора, тем же инструментом...

замена переднего сиденья

...отворачиваем два болта заднего крепления салазок сиденья к кузову.

снятие переднего сиденья

Вынимаем сиденье в сборе с салазками.

ДЛЯ СНЯТИЯ САЛАЗКИ…

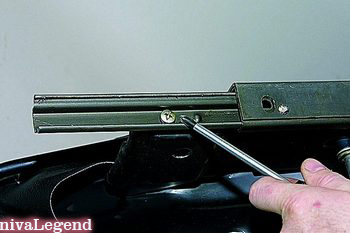

снятие салазок сиденья…крестообразной отверткой отворачиваем винт переднего крепления салазки к каркасу сиденья…

…и винт заднего крепления салазки.

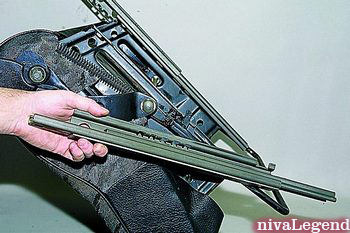

замена салазок переднего сиденьяСнимаем салазку в сборе с ползуном.

Собираем и устанавливаем сиденье в обратной последовательности.Перед установкой передних сидений смажте направляющие салазок любой пластичной смазкой.

СНЯТИЕ ЗАДНЕГО СИДЕНЬЯ

Снятие заднего сиденья на автомобилях до 2009 г. и после, имеют отличия.

Заднее сиденье снимаем при его замене, а также для доступа к топливному модулю, при снятии топливного бака или обивок салона.

На автомобилях до 2009 г.

Отогнув пластиковую обивку,…
заменеа заднего сиденья…головкой «на 13» отворачиваем два болта крепления правой петли заднего сиденья к кузову.

Совет.

Если при эксплуатации автомобиля вам приходится снимать заднее сиденье довольно часто, сделайте небольшие вертикальные надрезы на пластиковой обивке.

Отогнув образовавшийся клапан, вы всегда будете иметь удобный доступ к болтам крепления петель подушки без снятия обивки.

Аналогично отворачиваем два болта крепления левой петли. Освободив замки спинки сиденья, приподнимаем сиденье и вынимаем его в проём двери задка.

На автомобилях после 2009 г.

снятие заднего сиденья

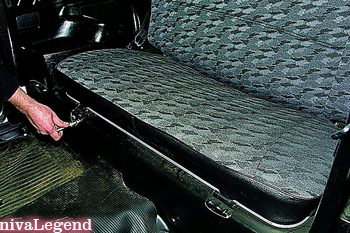

Головкой «на 13» отворачиваем два болта крепления петель подушки заднего сиденья к поперечине кузова...

снятие подушки заднего сиденья

...и снимаем подушку заднего сиденья.

Отогните обивку петель спинки сиденья. (сложите перед этим спинку сиденья, если вам так будет удобнее)

Ключом или головкой «на 13» отворачиваем по два болта крепления правой и левой петель спинки сиденья к кузову.

Нажав на фиксаторы, отсоединяем спинку сиденья от замков ремней безопасности...

снятие спинки заднего сиденья

...и снимаем спинку заднего сиденья.

Устанавливаем заднее сиденье в обратной последовательности.
