Снимаем панель крепления радиоприемника (см. тут).

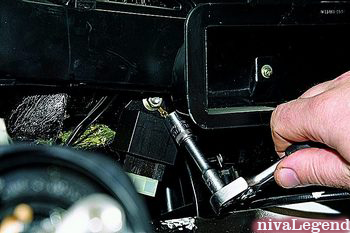

Головкой «на 10» отворачиваем гайку крепления реле-прерывателя указателей поворота и аварийной сигнализации…

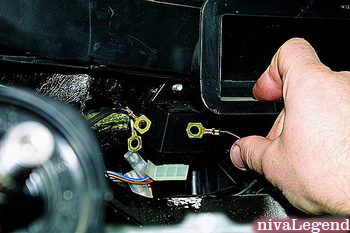

…и снимаем со шпильки наконечник «минусового» провода электродвигателя вентилятора отопителя (черного цвета).

На этой же шпильке крепятся еще две клеммы «минусовых» проводов.

На фото 1–2 панель приборов для наглядности снята.

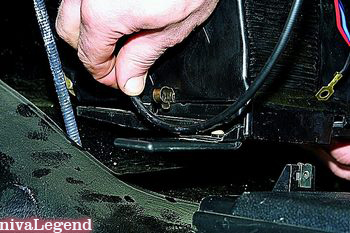

С правой стороны кожуха вентилятора освобождаем тягу из-под пружинного хомута.

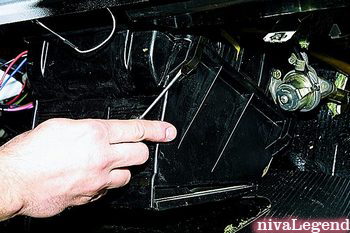

Поддеваем шлицевой отверткой и отсоединяем четыре (по две с каждой стороны) пружинные скобы крепления кожуха вентилятора.

Снимаем кожух вентилятора, направляющий кожух и сам вентилятор.

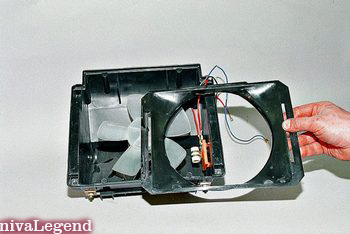

Вынимаем направляющий кожух из кожуха вентилятора.

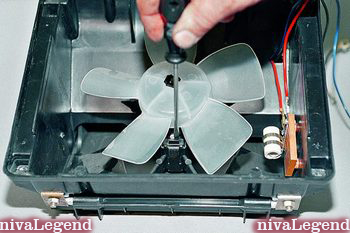

Поддеваем шлицевой отверткой и отсоединяем две пружинные скобы крепления вентилятора.

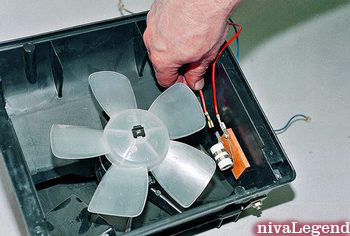

Отсоединяем провод вентилятора от дополнительного резистора…

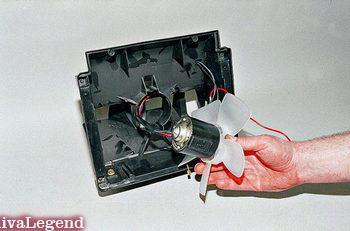

…и вынимаем вентилятор из кожуха.

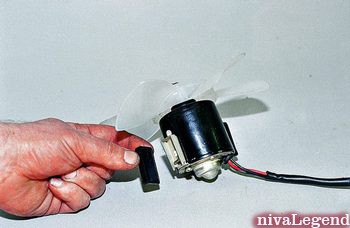

Снимаем резиновые подушки электродвигателя.

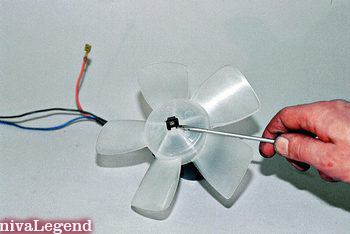

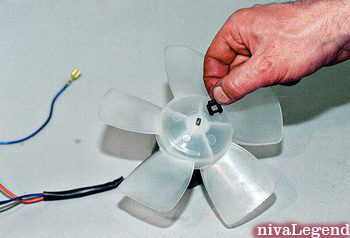

Поддеваем шлицевой отверткой стопорную шайбу…

…и снимаем ее.

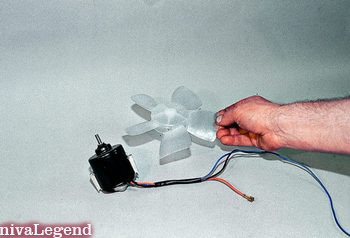

Снимаем крыльчатку вентилятора.

Сборку и установку вентилятора отопителя проводим в обратной последовательности.

Для наглядности операции по демонтажу дополнительного резистора вентилятора отопителя выполнены на снятом с автомобиля кожухе вентилятора.

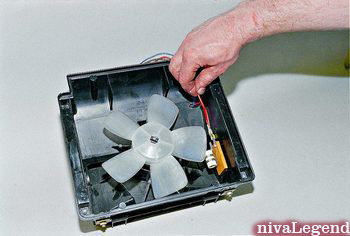

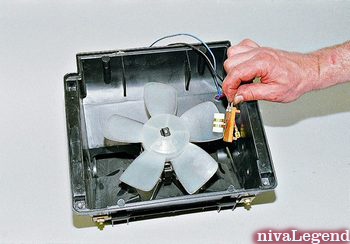

Отсоединяем наконечники проводов от клемм дополнительного резистора.

Поддеваем отверткой и снимаем две пружинные шайбы крепления корпуса дополнительного резистора к кожуху вентилятора.

Вынимаем дополнительный резистор из кожуха вентилятора.

Сборку проводим в обратной последовательности.
