На впрысковом двигателе отсоединяем трубки топливной рампы, трос привода дроссельной заслонки и шланг вакуумного усилителя тормозов от кронштейнов, закрепленных на головке блока цилиндров. Снимаем шланг вакуумного усилителя тормозов со штуцера ресивера. Отсоединяем шланг вентиляции картера от подводящего воздушного шланга.

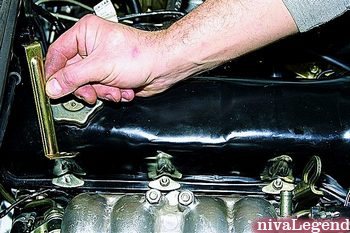

 Головкой «на 10» отворачиваем восемь гаек крепления крышки головки блока цилиндров. |
Снимаем со шпилек головки блока цилиндров кронштейны крепления…
 …шланга вакуумного усилителя тормозов,… |
 …подающей трубки топливной рампы,… |
 …сливной трубки топливной рампы… |
 …и троса привода дроссельной заслонки. |
Снимаем со шпилек головки блока цилиндров прижимные шайбы крышки.
 Снимаем крышку головки блока цилиндров с прокладкой. |
На карбюраторном двигателе перед снятием крышки головки блока цилиндров демонтируем корпус воздушного фильтра (см. тут) и отсоединяем от карбюратора трос привода воздушной заслонки и шланг слива топлива.
Отсоединяем высоковольтный провод от катушки зажигания.
Отсоединяем от кронштейна, закрепленного на головке блока цилиндров, возвратную пружину тяг привода дроссельных заслонок карбюратора (см. тут).
Отворачиваем гайки крепления крышки головки блока цилиндров.

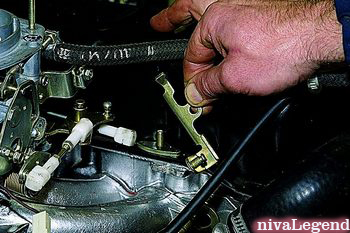

 Снимаем со шпильки головки блока кронштейн крепления возвратной пружины. |
Крышку головки блока цилиндров карбюраторного двигателя демонтируем аналогично снятию крышки на впрысковом двигателе.
Установив новую прокладку, сборку выполняем в обратной последовательности. Гайки шпилек крепления крышки затягиваем равномерно в последовательности, указанной на рисунке.
Последовательность затяжки гаек шпилек крепления крышки головки блока цилиндров
|
