Очистить (заменить) сетчатый фильтр и заменить диафрагмы можно, не снимая насос с двигателя (для наглядности выполняем эти операции на демонтированном насосе).

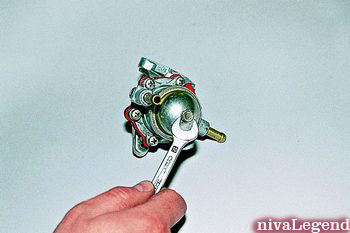

 Ключом «на 10» отворачиваем болт крепления крышки насоса. |

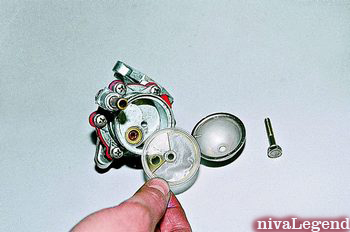

 Снимаем крышку и вынимаем сетчатый фильтр. |

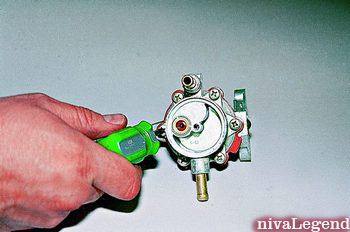

 Крестообразной отверткой отворачиваем шесть винтов, соединяющих верхний и нижний корпуса насоса... |
 ...и разъединяем корпуса. |

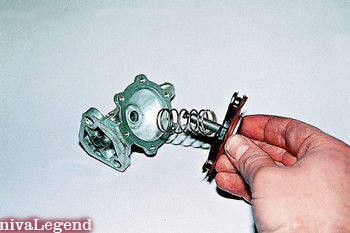

 Вдавив и повернув диафрагменный узел на 90°, вынимаем его из нижнего корпуса и снимаем со штока пружину. |

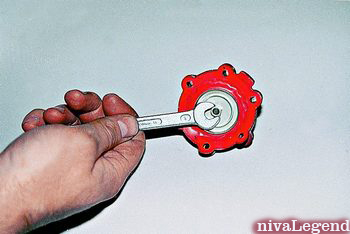

 Ключом «на 8» отворачиваем гайку крепления штока... |

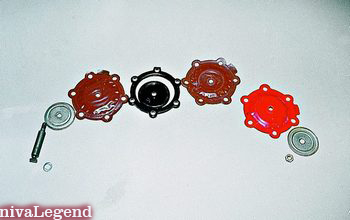

 ...и последовательно снимаем со штока: шайбу, верхнюю стальную тарелку, две рабочие диафрагмы, наружную и внутреннюю дистанционные проставки, предохранительную диафрагму и нижнюю тарелку. |
Собираем насос в обратной последовательности. При установке диафрагм совмещаем их отверстия (под винты) с отверстиями нижнего корпуса насоса.
 Сетчатый фильтр устанавливаем в корпус насоса так, чтобы его отверстие располагалось над всасывающим клапаном. Отбортовка отверстия фильтра должна войти в отверстие клапана. |
|
