Где находится ДТ?

- Он установлен в верхней части блока цилиндров, с правой стороны, в районе 2-го и 3-го цилиндров (подробнее об этом датчике)

Снимаем генератор (см. тут).

Выключив зажигание,…

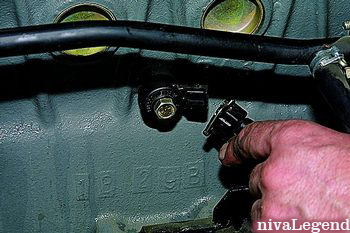

…отсоединяем разъем датчика.

Накидным ключом «на 13» отворачиваем болт крепления датчика к блоку цилиндров…

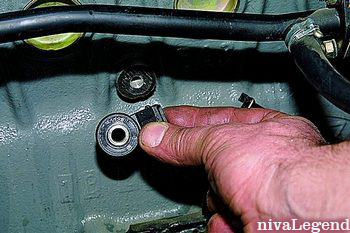

…и снимаем датчик.

Перед установкой датчика очищаем на блоке цилиндров поверхность прилегания датчика.

Как проверить датчик

Присоедините к выводам датчика тестер, подключенный в режиме измерения напряжения. Постукивайте корпусом датчика по твердому массивному предмету (например, по молотку).

При этом напряжение должно изменяться. Если напряжение остается постоянным, датчик неисправен и его нужно заменить. (Более точно исправность датчика можно проверить при работе двигателя диагностическим прибором DST-2.)

На фото 1–3 приемная труба и корпус воздушного фильтра для наглядности сняты.

Перед установкой датчика очищаем поверхность его прилегания на блоке цилиндров.

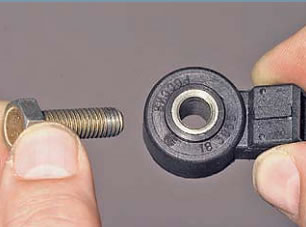

Устанавливаем датчик в обратной последовательности. Момент затяжки болта крепления датчика 20–25 Н.м.
