Замена катушки (модуля) зажигания Нива ВАЗ 21213, 21214, 2131 lada 4x4

Модуль (катушка) зажигания - замена

(Замена катушки зажигания карбюраторного двигателя)
Примечание. Конструкция катушек (модулей) зажигания и их креплений незначительно отличаются в зависимости от года выпуска автомобиля.До 2009 года катушка крепилась 3-мя гайками "на 10", после 2009 - четырьмя шестигранными винтами "на 5".

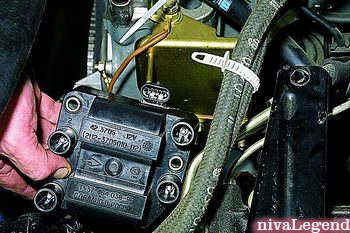

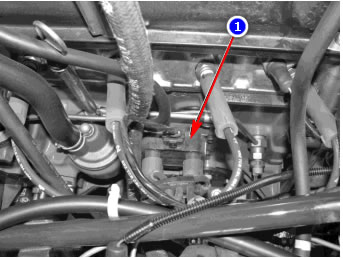

катушка зажиганияМодуль (катушка) зажигания установлен на блоке цилиндров двигателя с левой стороны.

Неисправный модуль ремонту не подлежит, его необходимо заменить.

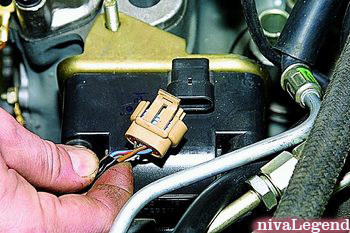

Отсоединяем от модуля зажигания разъем...

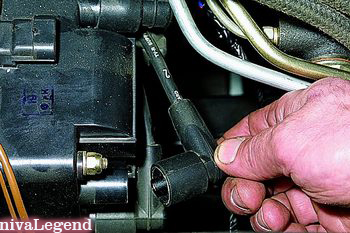

снятие высоковольтных проводов с катушки зажигания...и высоковольтные провода.

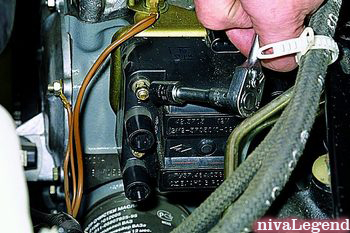

замена катушки зажиганияГоловкой «на 10» отворачиваем три гайки крепления модуля зажигания к кронштейну.

Снятие высоковольтных проводов производить только за защитный колпачок.

или, при другом варианте крепления...

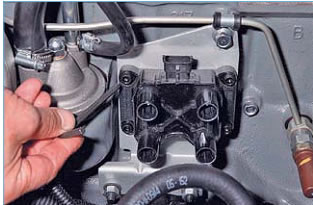

замена модуля зажигания

Шестигранником «на 5» отворачиваем четыре винта крепления...

Снимаем модуль зажигания со шпилек кронштейна.

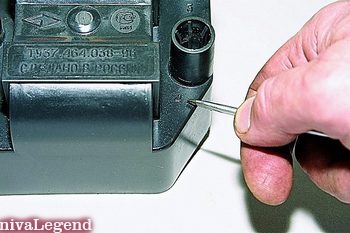

На модуле отлиты номера цилиндров для правильного подсоединения высоковольтных проводов.

другой вариант (более новый) катушки (модуля) с нанесёнными номерами цилиндров

номера цилиндров на катушке зажигания

Устанавливаем модуль зажигания в обратной последовательности.

Момент затяжки винтов 3,3…7,8 Н.м
