Отсоединяем «минусовой» провод аккумуляторной батареи.
Для доступа к предохранителям и диагностическому разъему системы управления двигателем…

…крестообразной отверткой отворачиваем в салоне два самореза крепления кожуха к обивке передней левой боковины кузова.

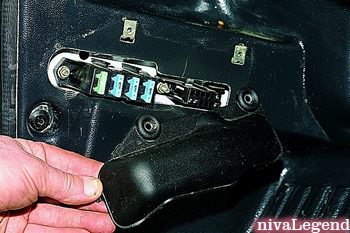

Снимаем кожух.

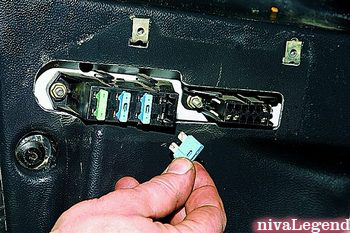

Извлекаем предохранитель.

Предохранитель цепи электровентиляторов, расположенный на блоке сзади, имеет номинал 30 А (зеленого цвета), три других предохранителя номиналом 15 А (синего цвета) – защищают цепи главного реле, питания контроллера и бензонасоса.

Для снятия блока предохранителей…

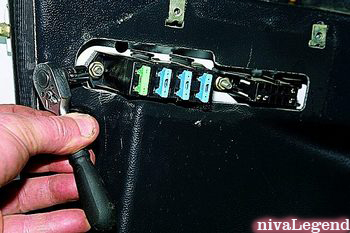

…головкой «на 8» отворачиваем две гайки крепления блока…

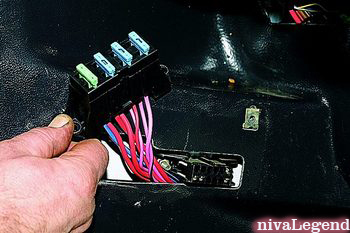

...и снимаем его.

Устанавливаем блок предохранителей в обратной последовательности.

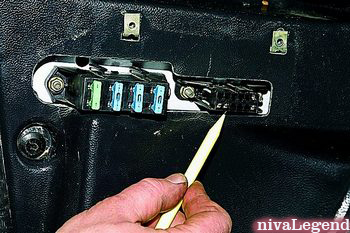

Рядом с блоком предохранителей находится диагностический разъем.

Блок реле системы управления двигателем расположен в салоне автомобиля под панелью приборов ниже блока предохранителей системы электрооборудования автомобиля.

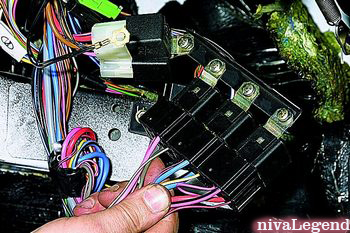

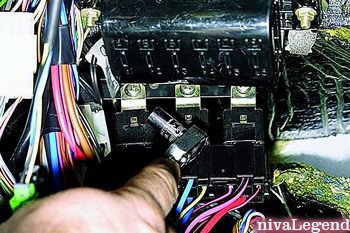

Головкой «на 10» отворачиваем две гайки крепления блока реле.

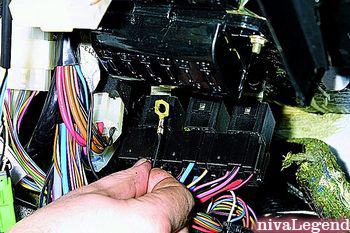

Снимаем «массовый» провод с левой шпильки крепления блока реле.

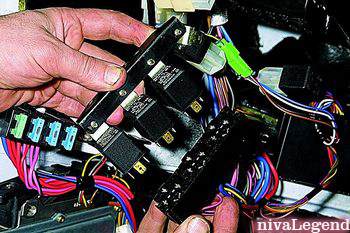

Снимаем блок реле со шпилек.

Заменив реле, устанавливаем блок реле в обратной последовательности.
