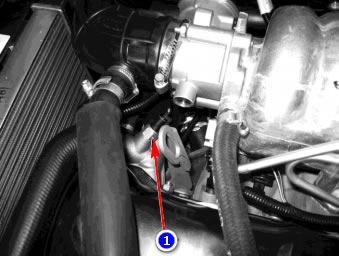

Где находится ДТОЖ?

- Датчик ввернут в отверстие переднего (выпускного) патрубка водяной рубашки головки блока цилиндров.
(подробнее об этом датчике)

Датчик снимается для проверки, или замены.

Работу проводим на холодном двигателе. Частично сливаем охлаждающую жидкость. (При выворачивании датчика из отверстия отводящего патрубка рубашки охлаждения двигателя может вытечь небольшое её количество, в этом случае подставьте под двигатель в зоне датчика ёмкость)

Выключив зажигание,…

…отсоединяем разъем датчика.

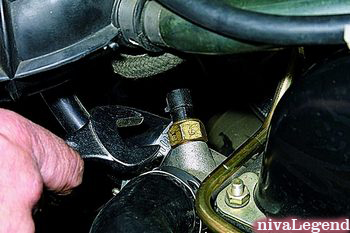

Ключом «на 19» отворачиваем датчик.

Вынимаем датчик вместе с уплотнительным кольцом.

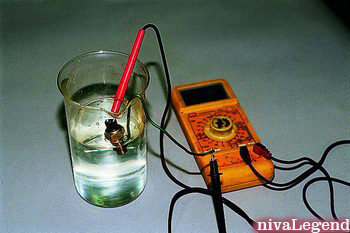

Для проверки опускаем датчик в сосуд с охлаждающей жидкостью и подогреваем сосуд. Температуру контролируем термометром.

Измеряем сопротивление датчика при разных температурах.

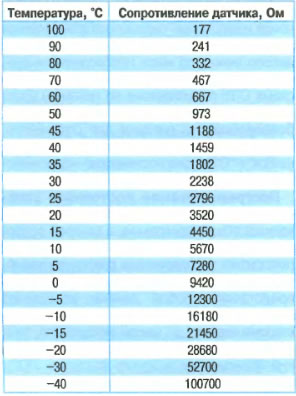

ЗАВИСИМОСТЬ СОПРОТИВЛЕНИЯ ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ОТ ТЕМПЕРАТУРЫ

Устанавливаем датчик в обратной последовательности. Момент затяжки датчика 9–15 Н.м.

Доливаем до нормы охлаждающую жидкость.
