| Где находится ДМРВ?
- Этот датчик установлен на выходном патрубке воздушного фильтра, между фильтром и впускным шлангом. (подробнее об этом датчике)
Таблица 1. Зависимость выходного напряжения ДТВ (L) от температуры всасываемого воздуха (Т) (±10%)
| Т, °С |
U, В |
Т, °C |
U, В |
Т, °С |
L, В |
Т, °С |
U, В |
| -15 |
2,95 |
5 |
2,40 |
20 |
1,86 |
35 |
1,34 |
| -10 |
2,83 |
10 |
2,22 |
25 |
1,78 |
40 |
1,19 |
| -5 |
2,70 |
15 |
2,04 |
30 |
1,50 |
45 |
1,03 |
| 0 |
2,57 |
|
|
|
|
|
|
Для замены,
Выключив зажигание,…

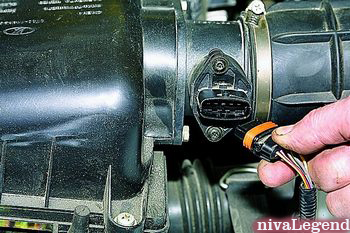

 …отсоединяем электрический разъем датчика. (конструкция разъёма может отличаться в зависимости от г.в.) |

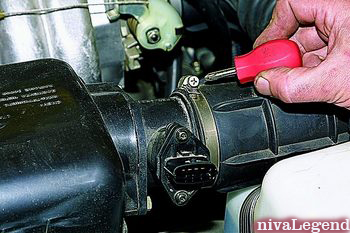

 Крестообразной отверткой ослабляем хомут крепления подводящего шланга… |

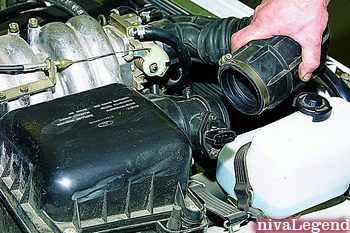

 …и снимаем его с патрубка датчика массового расхода воздуха. |

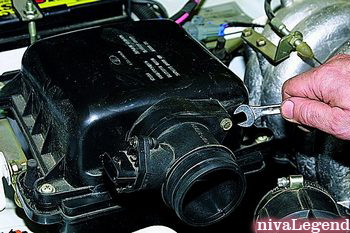

 Ключом «на 10» отворачиваем два болта крепления датчика к корпусу воздушного фильтра. |
 Снимаем датчик массового расхода воздуха,… |

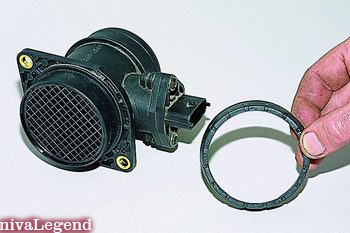

 …и уплотнитель датчика. |
Устанавливаем датчик в обратной последовательности.
Если на новом датчике отсутствует уплотнительное кольцо - воспользуйтесь старым.
Момент затяжки болтов 8–11 Н.м. |
