Габаритные и внутренние размеры
Примечание: см. так же "Контрольные точки и размеры кузова"
Габариты Lada 4x4 (3-х дверная)

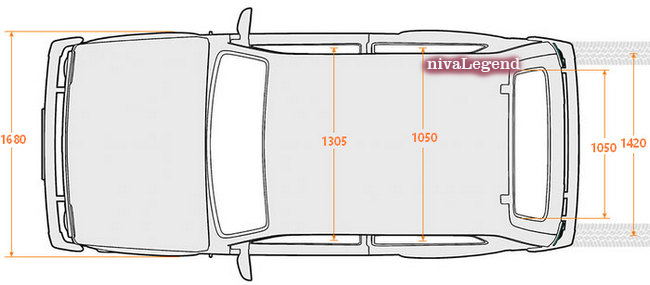

Вид сверху

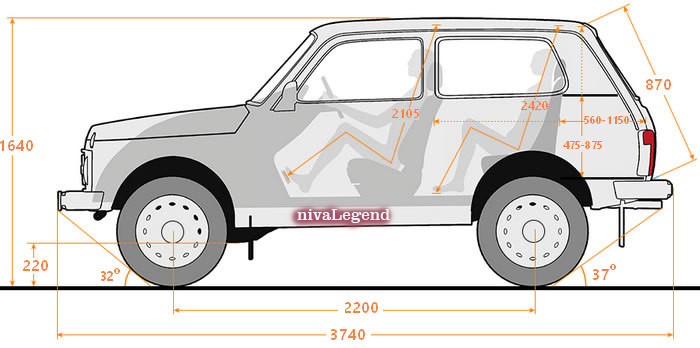

Размеры салона, багажника, проёмов, свесов и пр.
(размеры приведены для прежней и новой 2020 г. модификации)
| L11 мм |
H11 мм |
B11 мм |
H1 мм |
L21 мм |
H21 мм |
B21 мм |
L3 min/max1 мм |
Нз1 мм |
Вз, мм |
H41 мм |
V баг. л |
B41 мм |
|
| LADA 4x4 | 905/ 1075 |
990 | 1385 | 1145 | 640/ 820 |
925 | 1365 | 585/1310 | 465 | 1000 | 870 | 216/ 265 |
1045 |
| LADA 4x4 2020 |
985/ 1115 |
1020 | 1385 | 1165 | 570/ 860 |
910 | 1365 | 585/1310 | 465 | 1000 | 870 | 216/ 265 |
1045 |
* Красным цветом помечены отличающиеся параметры
| H51 мм |
H61 мм |
M1, кг (%) |
М2, КГ (%) |
М (М1+М2), кг |
S°1 град. / S1 мм |
h11 мм |
D1 мм |
Wb1 мм |
А1 мм |
Е1 мм |
Тп/Тз1 мм |
|
| LADA 4x4 | 745 | 1930 | 730 (60,2) |
482 (39,8) |
1212 | - / - | 325 | 3640 | 2200 | 1640 | 1680 | 1440/ 1420 |
| LADA 4x4 2020 |
745 | 1930 | 730 (60,2) |
482 (39.8) |
1212 | - / - | 325 | 3640 | 2200 | 1640 | 1680 | 1440/ 1420 |
5-и дверная

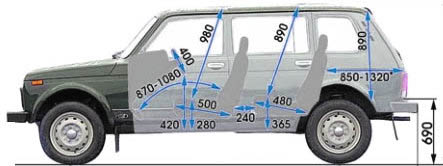

размеры салона и багажника

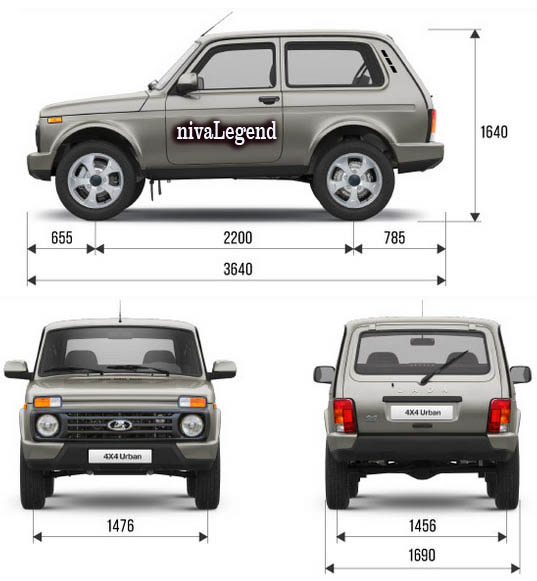

Габариты Lada 4x4 Urban (3 дв.)
5-и дверный Urban

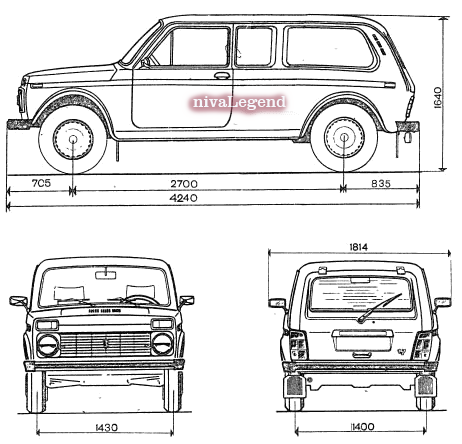

Габаритные размеры (справочные) автомобилей ВАЗ-2129, -2130 и их модификаций

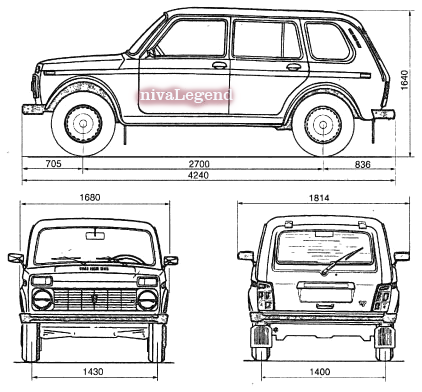

Габаритные размеры (справочные) автомобилей ВАЗ-2131, -21312 и их модификаций

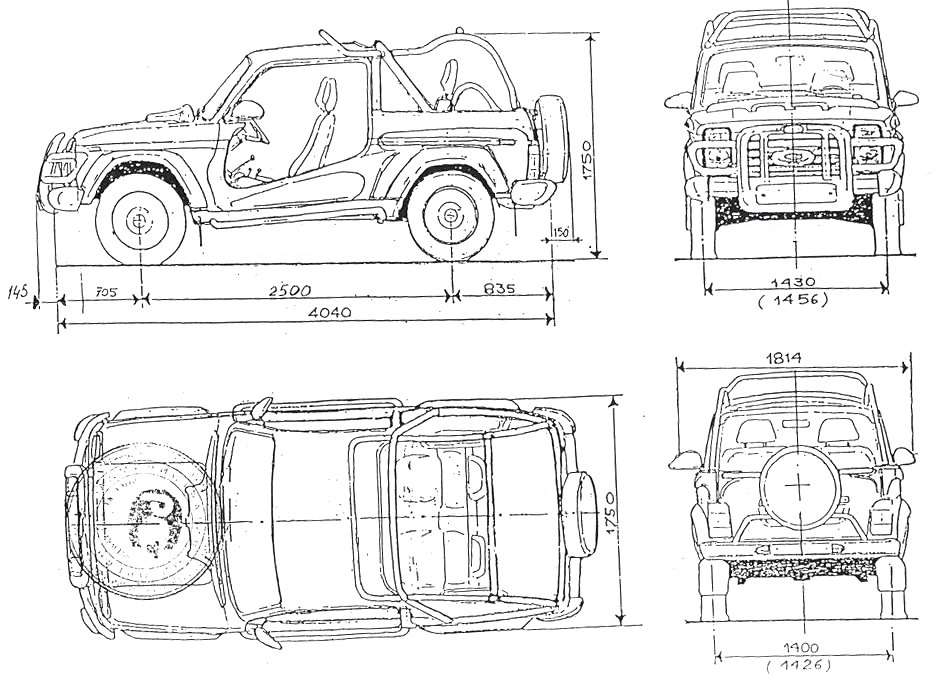

Габариты Нива Ландоле (ВАЗ-212183, 212183-20)
Максимальный угол бокового наклона до опрокидывания (крена, 2121)

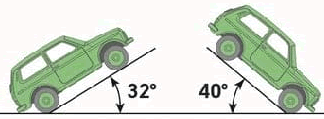

Подъём и спуск без контакта свесов с землёй
Угол рампы
Глубина брода

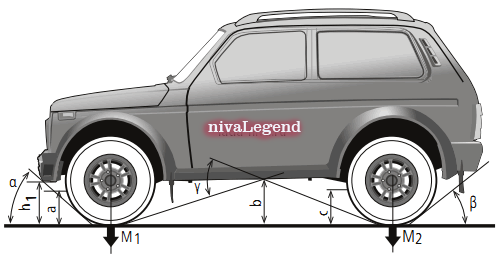

Параметры геометрической проходимости модификаций Legend и Bronto
| Bronto | Legend | |
| Просвет | ||
| а | 275 мм | 235 мм |
| b | 335 мм | 290 мм |
| с | 240 мм | 235 мм |
| Угол | ||
| а | 41,0° | 38,0° |
| B | 41,5° | 38,5° |
| Y | 34,0° | 29,5° |
| h1, мм | 365 | 325 |
| М1, кг (%) | 745 (58,7) | 730 (60,2) |
| М2, кг (%) | 524(41,3) | 482(39,8) |
| М (М1+М2), кг | 1269 | 1212 |
