Замена реле блокировки стартера

Начиная с модификации 21213, на "Ниву" устанавливается реле блокировки стартера, которое помогает избежать перегорания контактной группы (контакт "50") замка зажигания, часто случавшееся ранее.

(Не путать с реле зажигания и главным реле, которые расположены в салоне (см. здесь))

Для замены реле блокировки стартера открываем капот.

Оно установлено на шпильке крепления бачка тормозной жидкости.

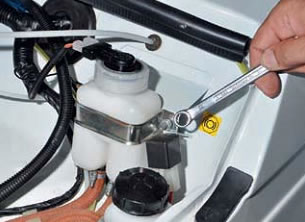

Накидным ключом «на 10» отворачиваем гайку крепления реле.

Снимаем пружинную шайбу...

...и реле со шпильки.

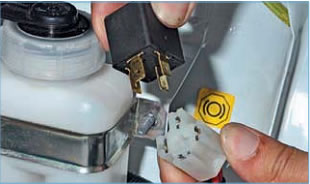

Отсоединяем колодку жгута проводов от реле.

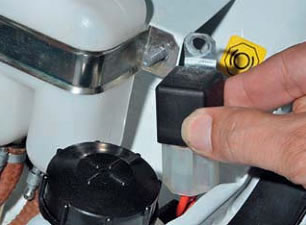

Устанавливаем новое реле в обратной последовательности.
