Контрольные размеры, точки крепления, геометрия кузова, сечения кузовных деталей, зазоры и пр.

Размеры проёмов и зазоры сопрягаемых деталей кузова автомобиля модели ВАЗ-2121

Точки крепления двигателя и подвесок на кузове автомобиля модели ВАЗ-2121

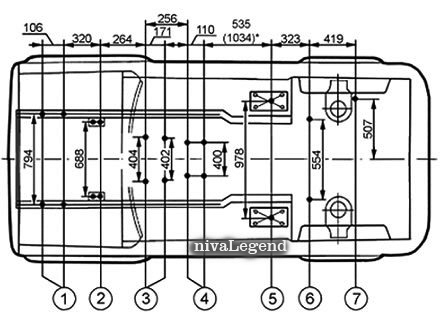

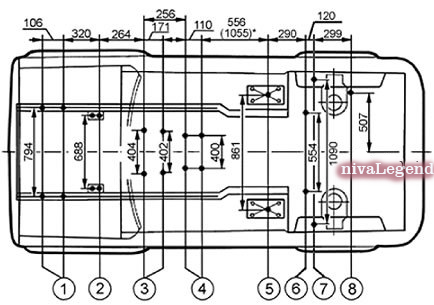

Точки крепления двигателя и подвесок на кузове 21214 и 2131

1 – крепление поперечины передней подвески; 2 – крепление стабилизатора поперечной
устойчивости; 3 – крепление задней подвески силового агрегата; 4 – крепление
раздаточной коробки; 5 – крепление нижних продольных штанг; 6 – крепление верхних
продольных штанг; 7 – точка крепления поперечной штанги задней подвески.
( )* – размер приведен для кузова 2131

Точки крепления двигателя и подвесок на кузове 21214М, 2131М

7 – крепление задних амортизаторов; 8 – точка крепления поперечной штанги задней подвески. ( )* – размер приведен для кузова 2131М

Размеры проемов и зазоры сопрягаемых деталей кузовов 2121,21213, 2131

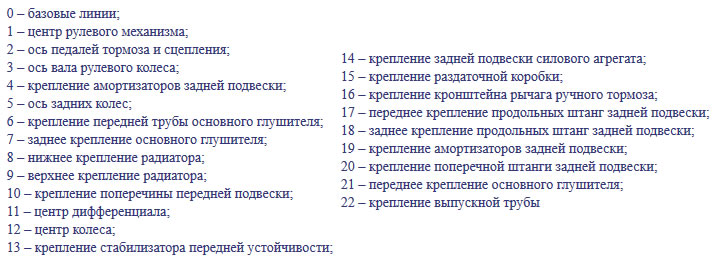

Точки крепления узлов и агрегатов к кузову и размеры между ними - ВАЗ-21213 (кликабельно)

Сечения кузовных деталей

Зазоры двери, капота, двери замка с сопрягаемыми деталями (указано в мм.)

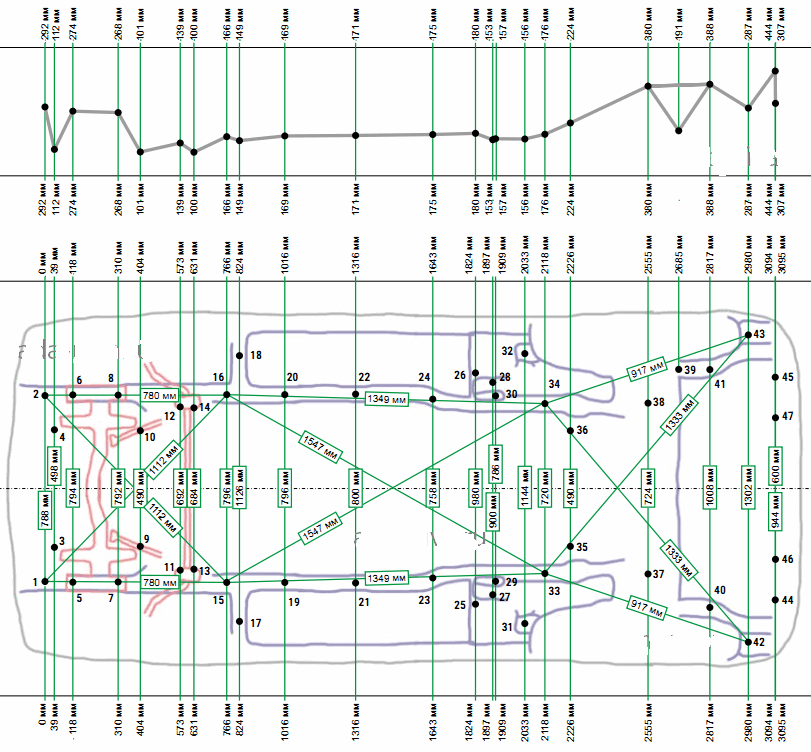

Большой плакат с контрольными точками, углами, градусами

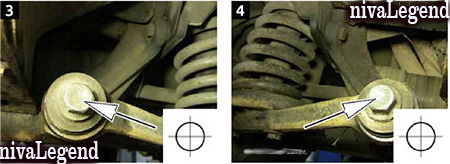

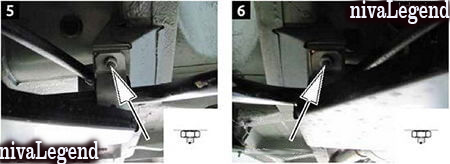

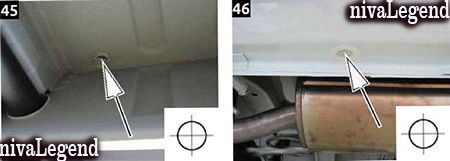

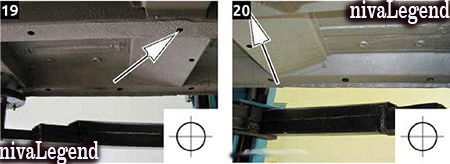

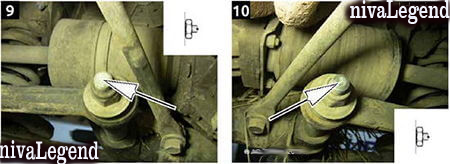

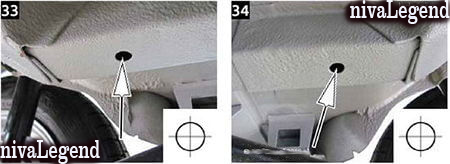

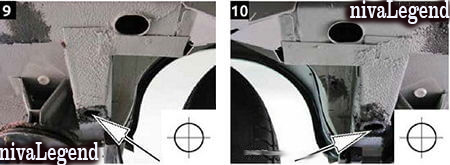

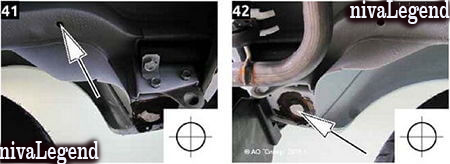

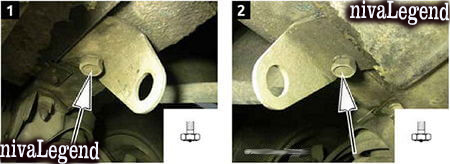

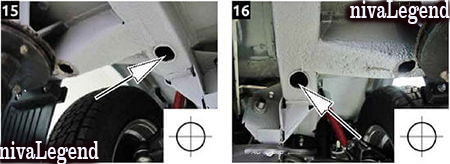

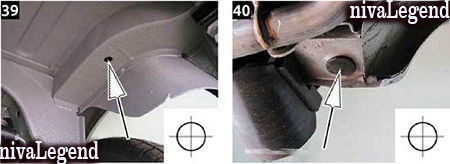

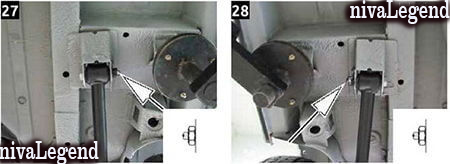

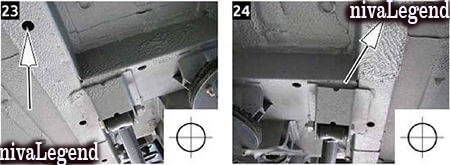

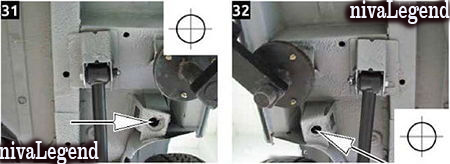

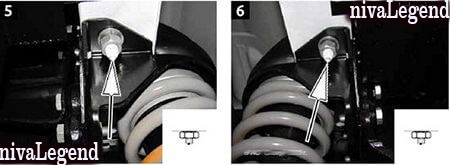

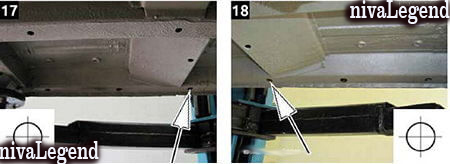

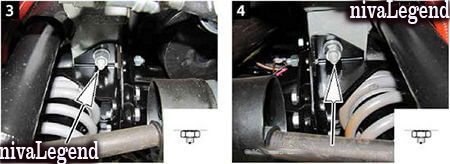

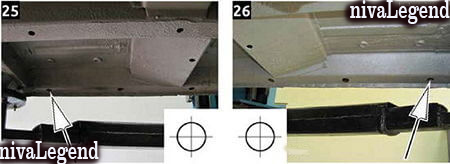

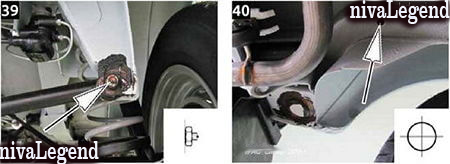

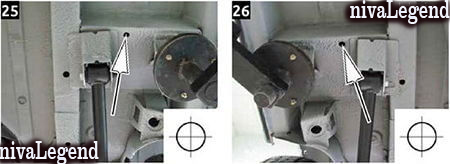

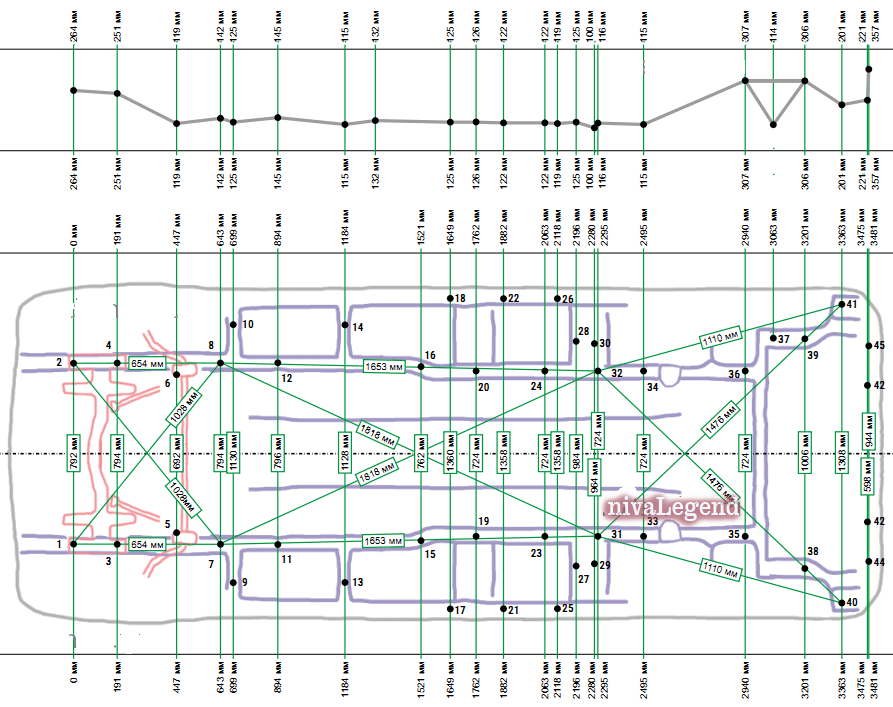

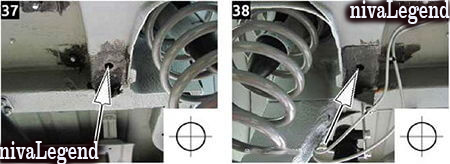

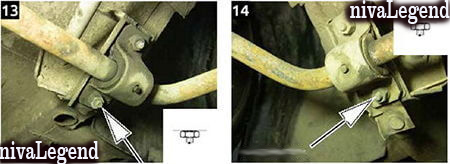

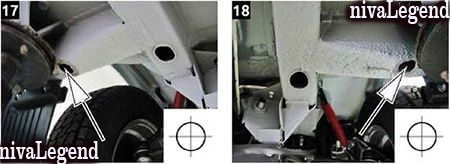

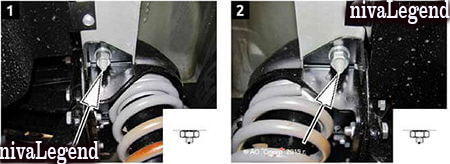

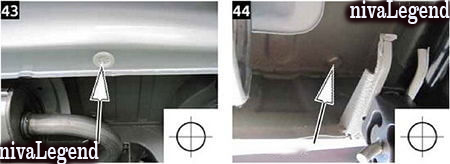

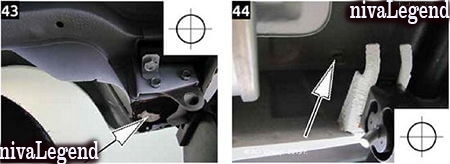

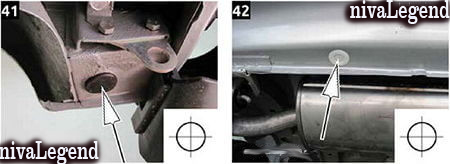

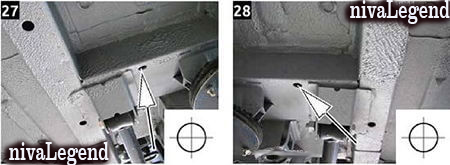

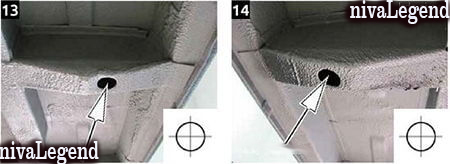

КАРТЫ РАЗМЕРОВ С ФОТОГРАФИЯМИ КОНТРОЛЬНЫХ ТОЧЕК

Lada Niva 21214 (3 дв.)

Lada Niva 21310 (5 дв.)
