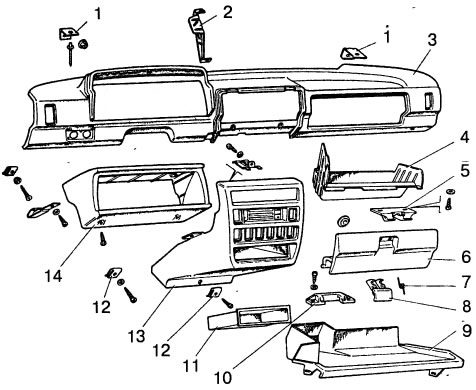

Устройство панели приборов и её составляющие: 1 - кронштейн крепления; 2 - усилитель; 3 - приборная панель; 4 - корпус вещевого ящика; 5 - фиксатор замка крышки; 6 - крышка вещевого ящика; 7 - пружина замка; 8 - замок крышки; 9 - полка; 10 - звено петли крышки; 11 - коробка для мелочей; 12 - скобы крепления; 13 - панель крепления магнитолы; 14 - щиток панели приборов
От панели приборов отсоединяем главный цилиндр гидрокорректора фар (см. тут) и выключатель освещения приборов (см. тут).
Снимаем комбинацию приборов (см. тут).
На автомобиле с карбюраторным двигателем снимаем привод воздушной заслонки (см. тут)
На автомобиле с впрысковым двигателем отсоединяем два разъёма индикатора состояния АПС (см. тут).
Снимаем центральную панель крепления магнитолы (см. тут).

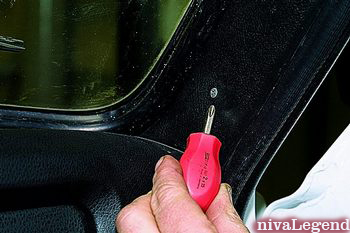

 Крестообразной отверткой отворачиваем три самореза крепления обивки правой стойки ветрового окна… |

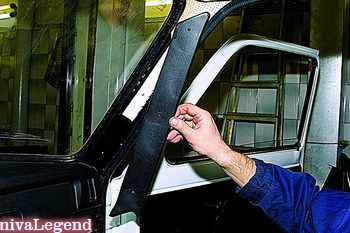

 Снимаем обивку. |
Аналогично снимаем обивку левой стойки ветрового окна.

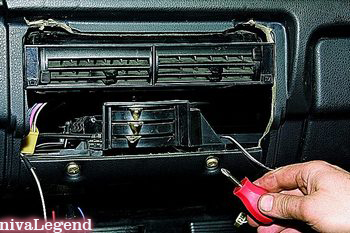

 Крестообразной отверткой отворачиваем два винта крепления кронштейна рычагов управления отопителем к панели приборов. |

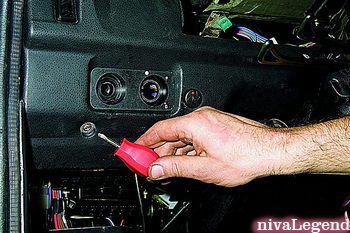

 Крестообразной отверткой отворачиваем саморез в нижней левой части панели приборов. |

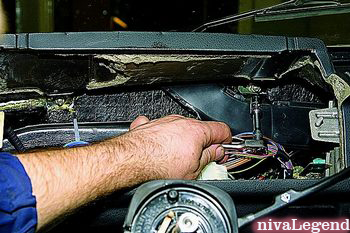

 Головкой «на 10» отворачиваем две гайки в верхней части гнезда комбинации приборов (рулевое колесо для наглядности снято). |
 Ключом «на 8» отворачиваем болт в правой части гнезда комбинации приборов. |
 Головкой «на 10» отворачиваем две гайки в верхней части вещевого ящика. |

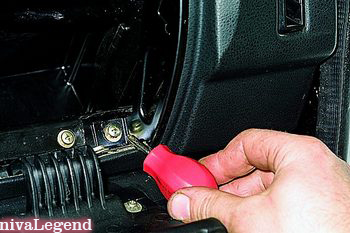

 Крестообразной отверткой отворачиваем один саморез в нижнем левом углу вещевого ящика… |
 …и один – в нижнем правом. |

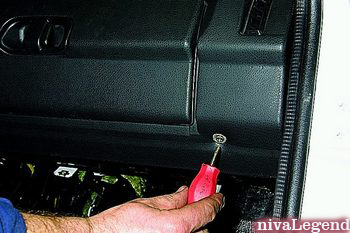

 Крестообразной отверткой отворачиваем саморез в нижней правой части панели приборов. |

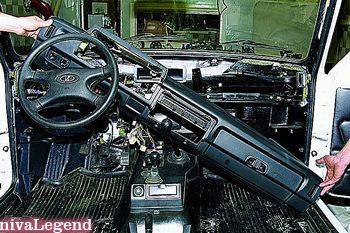

Снимаем панель приборов со шпилек, потянув на себя,…
 …и вынимаем ее. |
Устанавливаем панель приборов в обратной последовательности. |
