Модуль электробензонасоса погружного типа установлен в топливном баке. В его состав входит электробензонасос турбинного типа, регулятор давления топлива, фильтр грубой очистки и датчик уровня топлива.

Бак должен быть наполнен топливом не более чем наполовину.

Работу проводим для очистки сетчатого фильтра, замены датчика указателя уровня топлива, топливного
насоса и топливного модуля в сборе.

Сбрасываем давление топлива (см. тут).

Отсоединяем «минусовой» провод от аккумуляторной батареи.

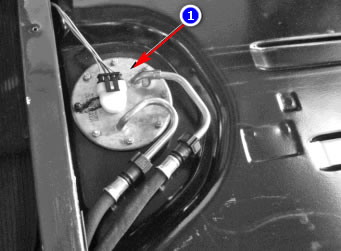

Люк в крышке отсека топливного бака не позволяет снять электробензонасос,…

...поэтому необходимо демонтировать крышку отсека топливного бака.

Снимаем заднее сиденье (см. тут).

Отгибаем вперед обивку багажника.

Головкой «на 7» отворачиваем по два самореза крепления крышки отсека топливного бака справа и слева (они одновременно прижимают обивки боковин),...

...пять саморезов по передней кромке крышки...

...и три по задней.

Сдвинув вперед, снимаем крышку отсека топливного бака.

Отсоединяем разъем электробензонасоса, отжав фиксаторы

Помечаем краской трубки электробензонасоса и шланги подачи слива топлива.

Удерживая ключом «на 17» штуцер шланга, отворачиваем гайку сливной трубки электробензонасоса ключом той же размерности.

Либо (при другой конструкции) ...

Нажимаем на фиксатор наконечника шланга...

...и снимаем шланг сливной магистрали с трубки крышки топливного модуля.
При этом надо быть готовым к тому, что небольшое количество топлива вытечет из шланга.

Отворачиваем гайку сначала на небольшой угол, стравливая давление топлива.

Отводим шланг.

Соединение уплотнено резиновым кольцом, которое при сборке заменяем новым.

Аналогично отсоединяем шланг от трубки подачи топлива электробензонасоса.

Головкой «на 7» отворачиваем восемь гаек крепления электробензонасоса к топливному баку.

Приподнимаем электробензонасос и, поворачивая по часовой стрелке,...

...извлекаем его из бака, стараясь не повредить поплавок указателя уровня топлива.

Снимать и устанавливать модуль нкжно осторожно, чтобы не повредить рычаг датчика уровня топлива, что приведёт к ошибочным показаниям уровня топлива.

Соединение уплотнено резиновой прокладкой.

Вынимаем центрирующее пластмассовое кольцо.

Во избежание попадания грязи, или посторонних предметов в бак, закрываем его полиэтиленом.

Топливный модуль в сборе

Устанавливаем электробензонасос (модуль) в обратном порядке. Соединяем трубки и шланги по меткам.

Для замены самого насоса, сетчатого фильтра насоса или топливного датчика разбираем топливный модуль
