| (см. также Снятие вентилятора печки)
Снимаем радиатор отопителя с краном (см. тут).

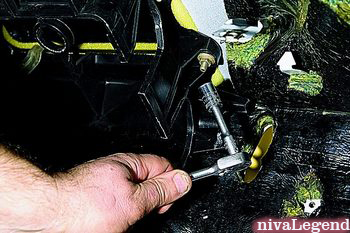

 В салоне головкой «на 10» отворачиваем четыре гайки болтов крепления коробки воздухопритока и кожуха радиатора,… |

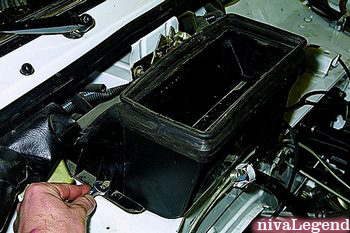

 …при этом в моторном отсеке помощник удерживает болты ключом «на 10». |
 Вынимаем болты. |

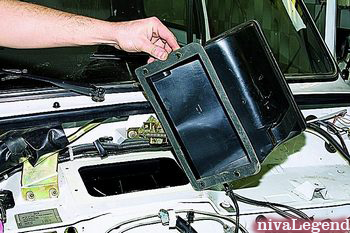

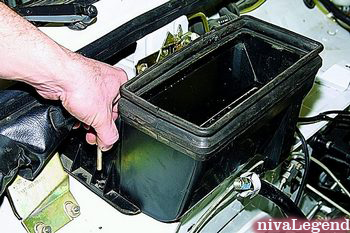

 Снимаем коробку воздухопритока. |
Соединение коробки воздухопритока с кузовом уплотнено прокладкой из губчатой резины, приклеенной к фланцу коробки воздухопритока.

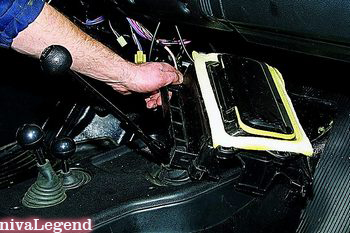

 В салоне опускаем кожух радиатора. |
Снять кожух радиатора не позволяет гибкая тяга управления заслонкой воздухопритока.

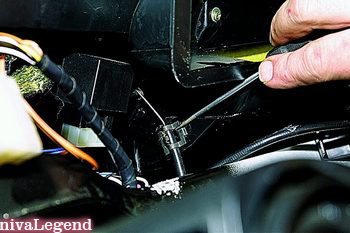

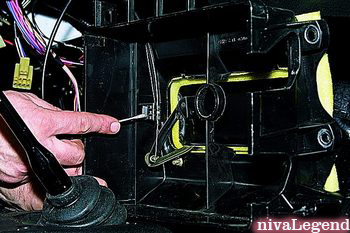

 Отверткой поддеваем прижимную скобу оболочки тяги… |

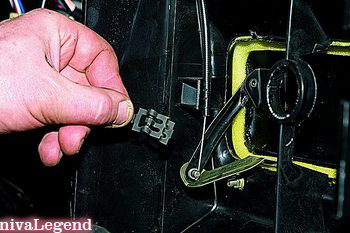

 …и снимаем скобу. |

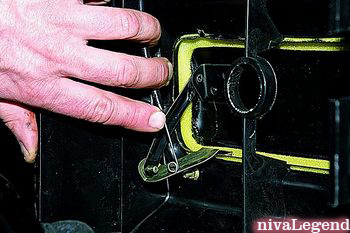

 Отсоединяем тягу от рычага заслонки. |
При необходимости аналогично отсоединяем …
 …тягу заслонки обогрева ветрового стекла. |
Для снятия кронштейна рычагов управления отопителем отворачиваем винты крепления кронштейна к панели приборов (см. тут) и отводим кронштейн вниз.

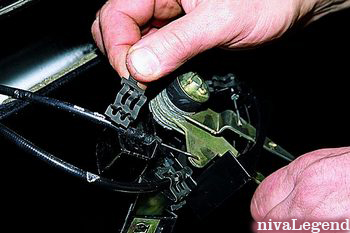

 Пальцем поддеваем прижимную скобу оболочки тяги… |
 …и снимаем ее. |

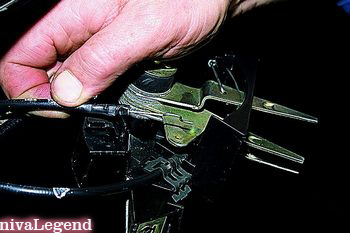

 Выводим тягу из отверстия рычага. |

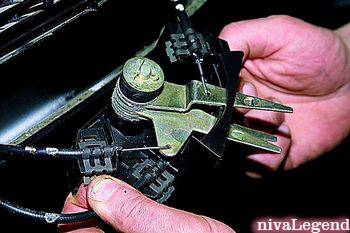

Отсоединив все три тяги от кронштейна рычагов управления отопителем, снимаем его.

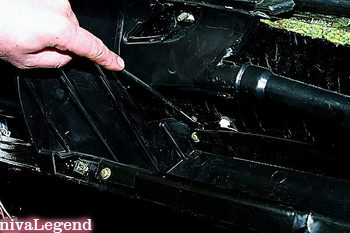

Для снятия тяги крана отопителя…
 …выводим ее из-за корпуса вещевого ящика (панель приборов для наглядности снята). |
Сборку проводим в обратной последовательности. Обеспечиваем полноту открытия и закрытия заслонок и крана отопителя, выбирая места крепления оболочек тяг скобами. |
