С обратной стороны панели приборов…

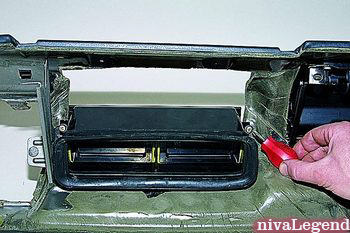

…крестообразной отверткой отворачиваем два самореза крепления корпуса сопл.

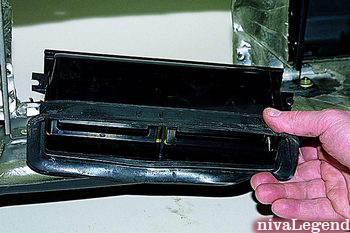

Снимаем корпус сопл с уплотнителем.

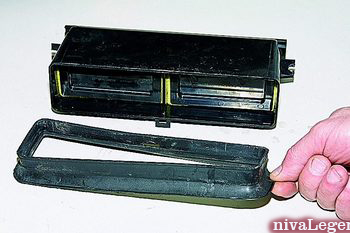

Снимаем уплотнитель.

При установке корпуса сопл на панель приборов…

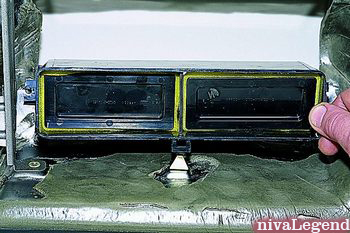

…необходимо надеть ушко корпуса на выступ панели приборов (уплотнитель для наглядности снят).

Для снятия воздухопроводов обогрева стекол…

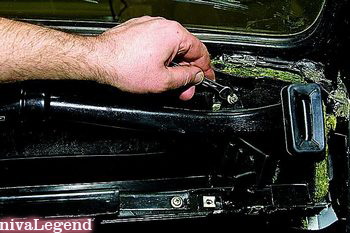

…ключом «на 10» отворачиваем гайку крепления правого воздухопровода обогрева бокового стекла.

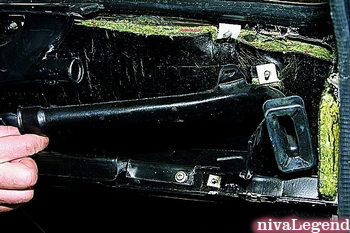

Снимаем правый воздухопровод.

Аналогично снимаем левый воздухопровод обогрева бокового стекла.

Отсоединяем тягу заслонки воздухопровода обогрева ветрового стекла (см. тут).

Отводим верхний край воздухопровода обогрева ветрового стекла, при этом проушины сходят со шпилек крепления панели приборов. Потянув вверх, выводим патрубок воздухопровода из кожуха радиатора…

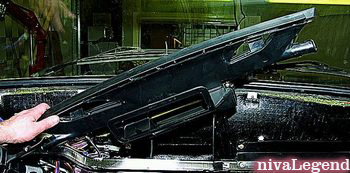

…и снимаем воздухопровод обогрева ветрового стекла.

Устанавливаем воздухопроводы в обратной последовательности.
